Fresas para asientos de válvulas de culata, juego de fresas Jonnesway

PRODUCTO DISPONIBLE PARA PEDIDO INDIVIDUAL DESPUÉS DEL PAGO PROFORMA.

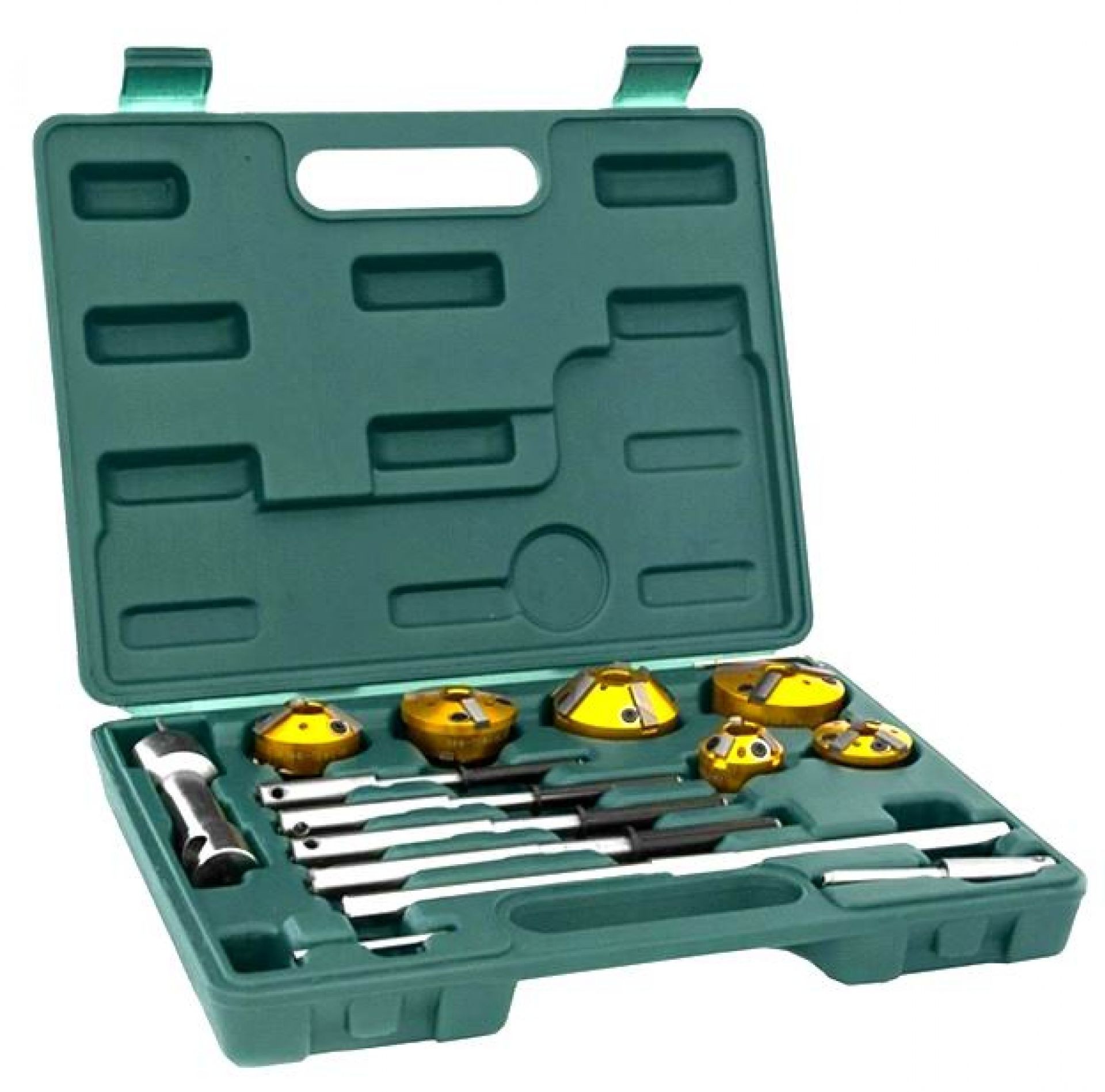

Juego de cortadores para reparación de asientos de válvulas, Jonnesway.
Cuchillas fabricadas en carburos de tungsteno.

El dispositivo permite fresar los asientos de las válvulas para hacer coincidir de manera óptima las superficies de los asientos de las válvulas con las caras de las válvulas, mejorando así la compresión del motor.

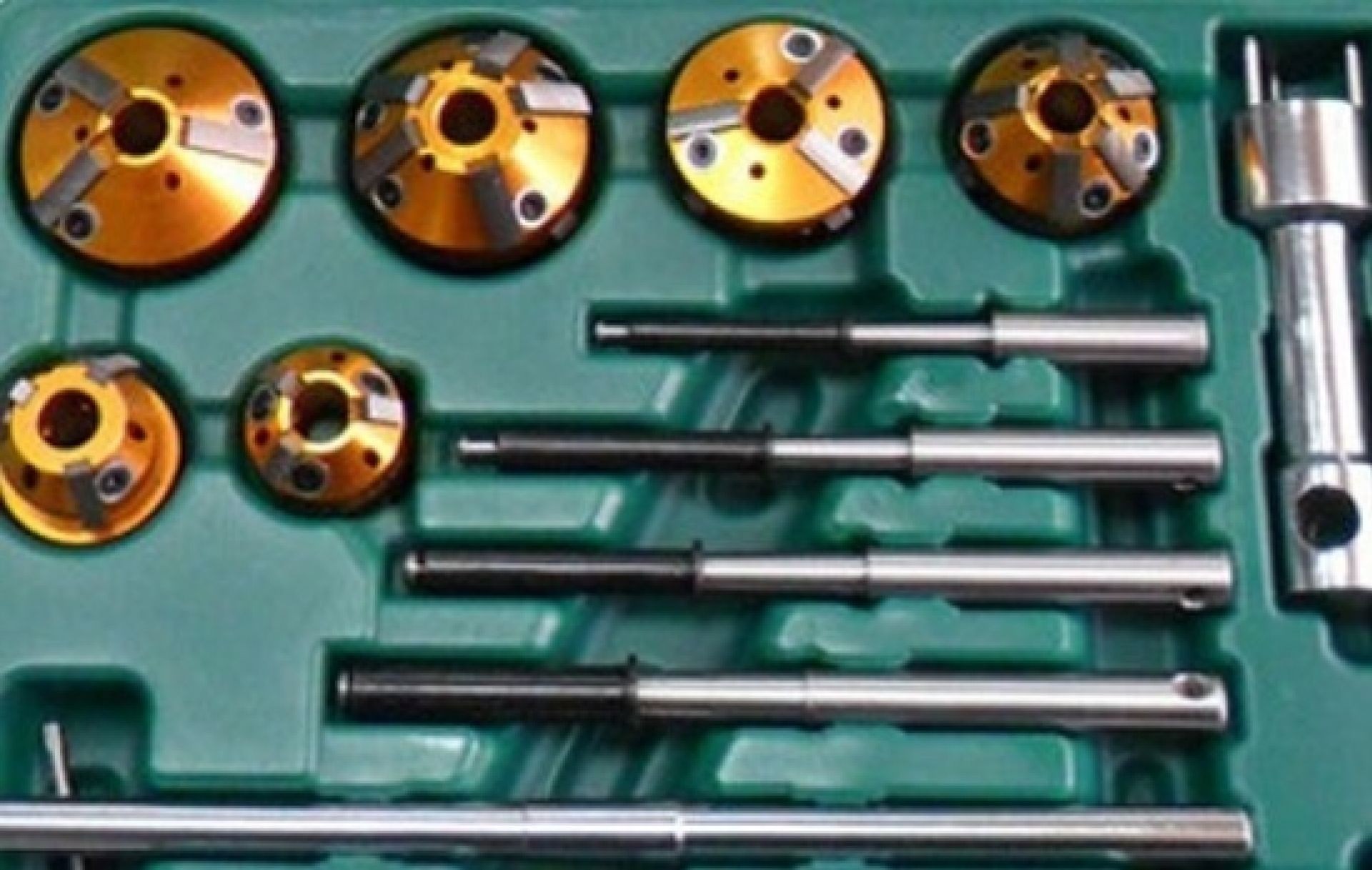

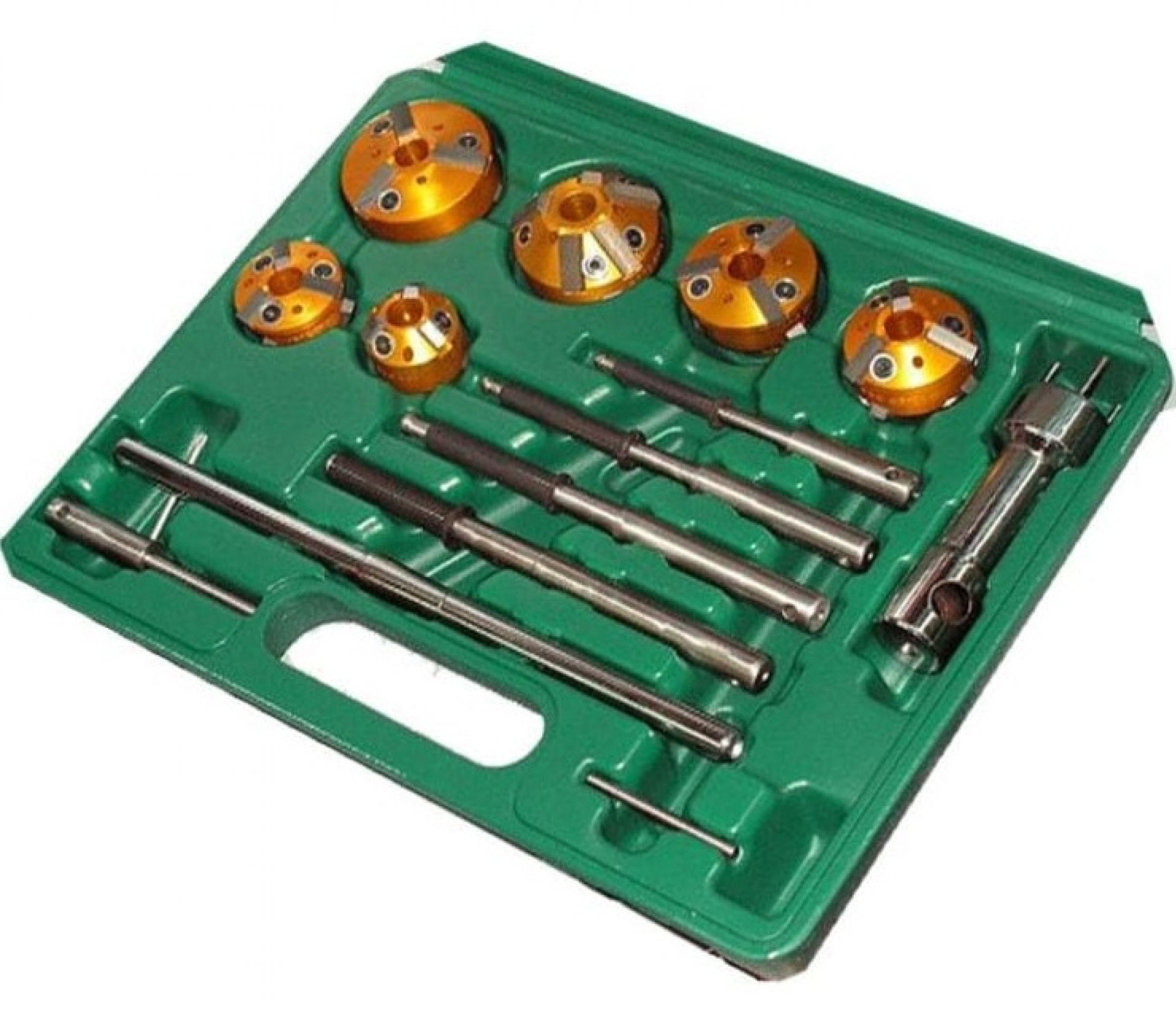

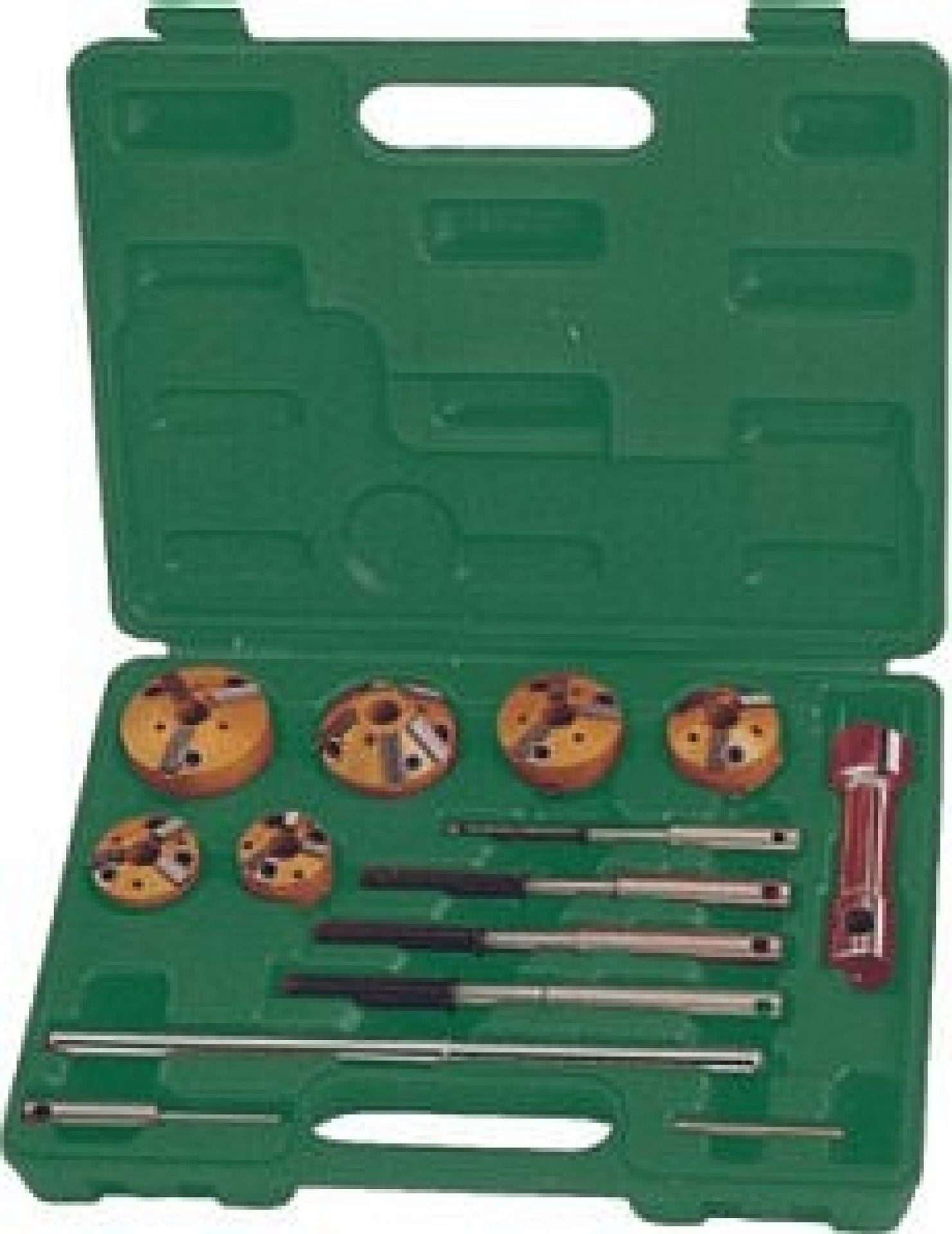

El conjunto incluye:
1. Tamaños de cabeza: Ø52mm – Ø65mm (75° x 60°), Ø46mm – Ø60mm (45° x 30°), Ø44mm – Ø52mm (75°), Ø37mm – Ø46mm (30°), Ø37mm – Ø46mm (60° x 45°), Ø28mm – Ø37mm (75° x 45°), Ø37mm – 44 mm (75°), Ø28 mm – Ø37 mm (30°)
2. Piloto con diámetro fijo de 5,5 mm.
3. 4 uds. pilotos con un diámetro modificado de 7-8,5 mm / 8-9,5 mm / 9-11 mm / 11-12,5 mm
4. Pomo de cabeza
5. Pasador para el pomo
6. Pasador piloto
7. Chaveta doblada T10
Los ángulos dados se miden desde el eje del cortador.

CÓMO UTILIZAR
1. Antes de comenzar a trabajar, limpie a fondo el cabezal de cualquier contaminación con un disolvente y elimine los depósitos de carbón con un cepillo de acero.
2. Asegúrese de que las guías de válvulas no estén desgastadas. En caso de cualquier desviación de las recomendaciones del fabricante, siempre se deben reemplazar las guías de válvula.
SELECCIÓN DEL MANDO A DISTANCIA:

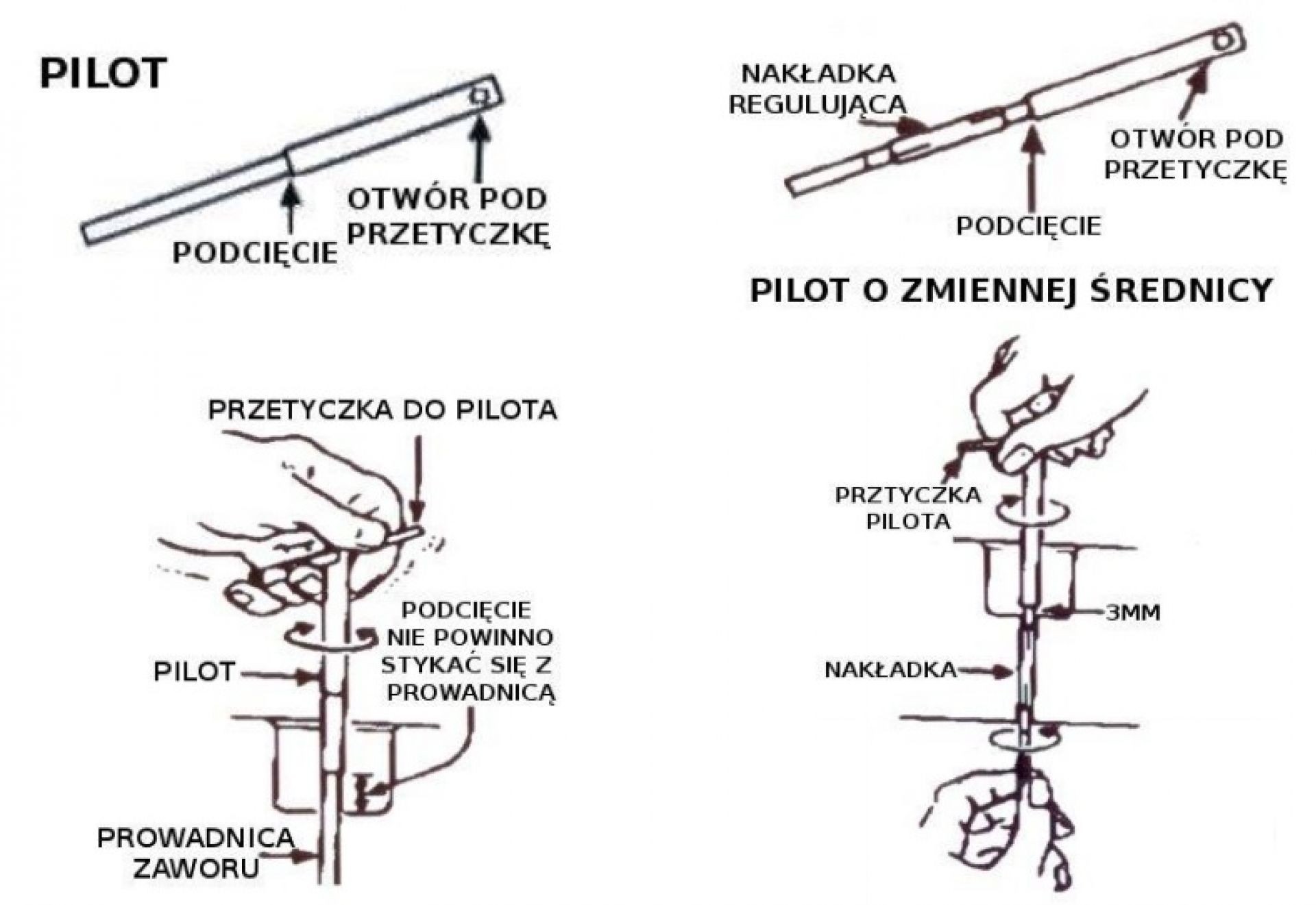

3. Seleccione el diámetro piloto óptimo, igual que el diámetro de la guía de la válvula. Asegúrese de que el corte piloto no entre en contacto con la guía de la válvula.
4. La selección precisa del diámetro se garantiza mediante pilotos con un diámetro modificado. El diámetro se puede cambiar mediante una tapa deslizante dentro de un rango de 2 mm para cada control remoto.
NOTA: La guía de la válvula debe ser más larga que la tapa del piloto. La tapa debe estar completamente insertada en la guía de la válvula.
5. Coloque el control remoto en la guía, girándolo para asegurar un ajuste perfecto. La socavación del piloto debe estar aproximadamente 3 mm por encima de la guía.
NOTA: Sólo un ajuste preciso de la posición del piloto en la guía garantizará la alineación del cortador y, por tanto, la precisión de todo el proceso. SELECCIÓN DEL CORTADOR:

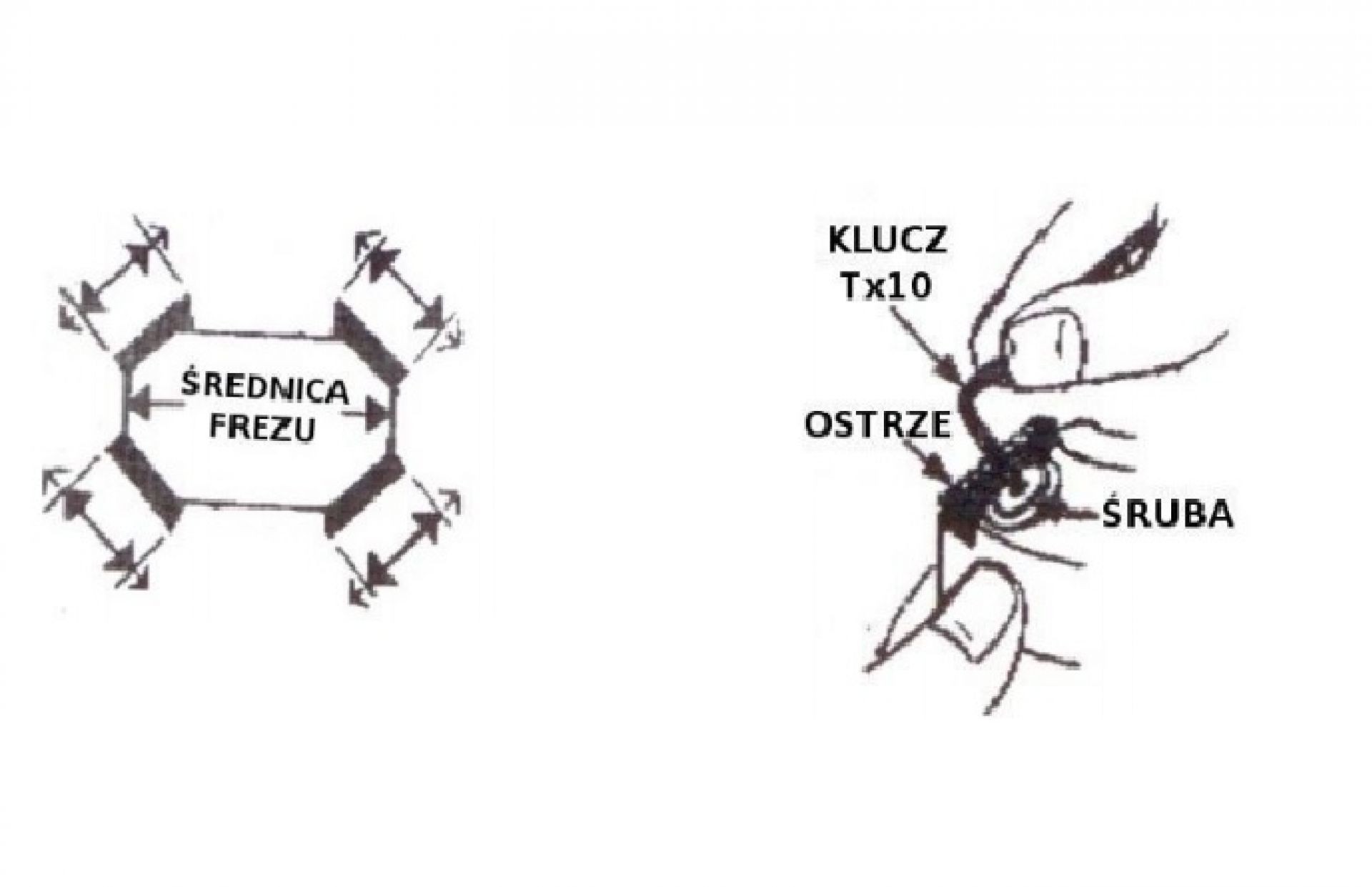

6. Todos los cortadores del juego se pueden ajustar en diámetro mediante cuchillas deslizantes. Para extender la hoja, afloje el tornillo utilizando la llave Tx10 incluida en el juego. De esta manera se puede aumentar el diámetro de la fresa en aproximadamente 6,5 mm.
7. Seleccione una fresa con un diámetro lo más cercano posible al diámetro de la cabeza de la válvula.
8. Coloque el cortador en el piloto y bájelo lentamente sobre el asiento de la válvula. Evite golpear el cortador contra el casquillo.
La marca Jonnesway garantiza un acabado sólido y preciso del producto.
La calidad es incomparable a cualquier sustituto más barato.

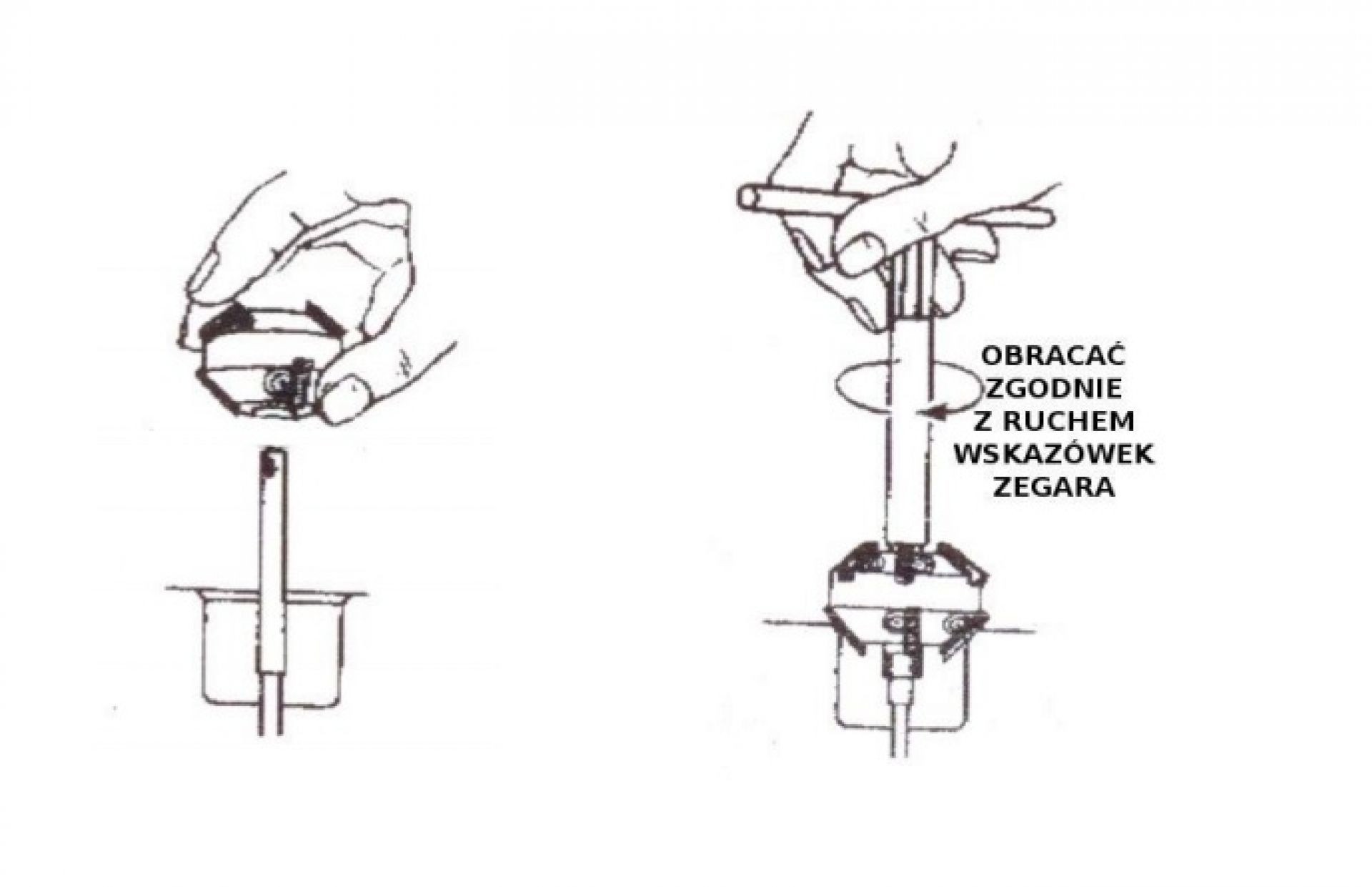

9. Instale la perilla con pasador en el cortador. Gire siempre en el sentido de las agujas del reloj. Dar 2 vueltas sin aplicar presión. Luego gire el cortador, aplicando una ligera presión y liberando la presión después de cada revolución. La fuerza de presión debe aplicarse en el eje piloto.
10. Realice una evaluación preliminar del estado del casquillo fresado. Verifique si hay marcas de quemaduras, picaduras o irregularidades en la superficie fresada.
11.Los mejores resultados se logran fresando los asientos de las válvulas en tres ángulos para asegurar el mejor contacto entre el asiento y la cara de la cabeza de la válvula.

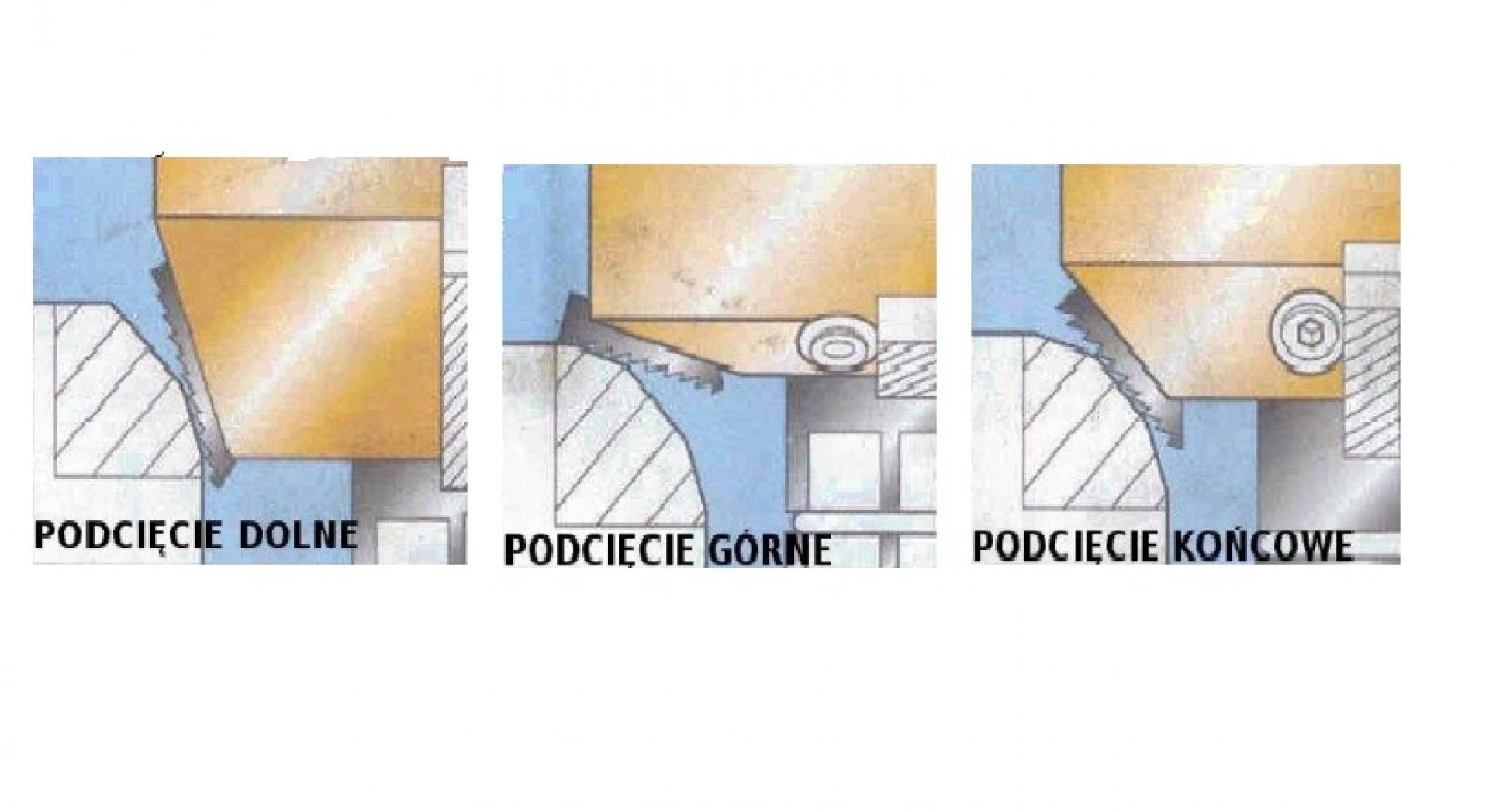

12.Primero, haz el corte inferior, luego el corte superior y el corte final. El asiento de válvula preparado de esta manera proporcionará una superficie de contacto óptima con la cara de la válvula. COMPROBACIÓN DEL ASIENTO DE LA VÁLVULA
13. Desmontar el cortador y el piloto de la guía, instalar la válvula en la guía.

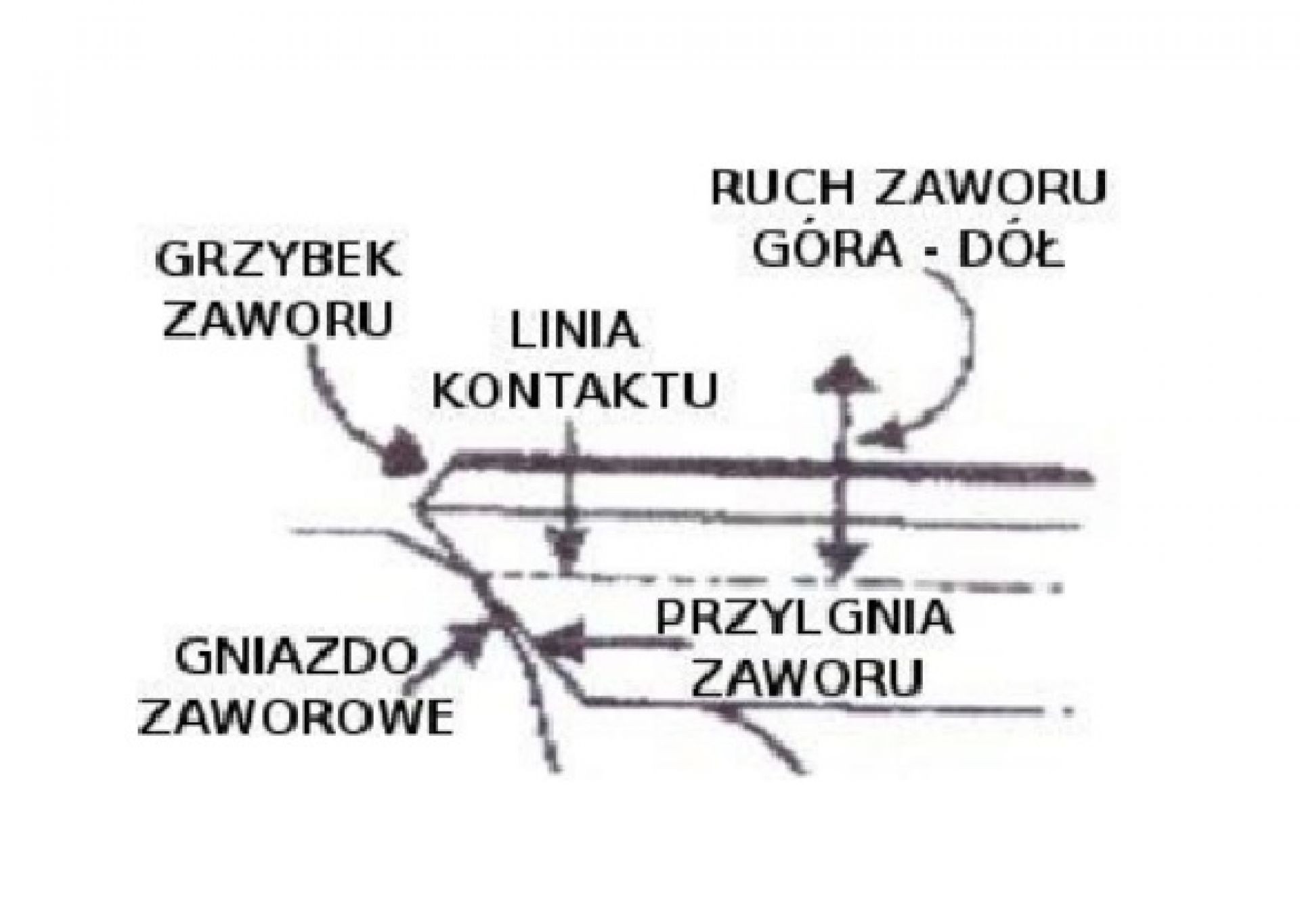

14. Mueva la válvula hacia arriba y hacia abajo manualmente (sosteniendo la válvula por ambos lados), golpeando suavemente el asiento hasta que aparezca un rastro claro de contacto con el asiento de la válvula en la cara de la válvula, la llamada línea de contacto.
15. La línea de contacto debe estar a 1/3 de la altura de la cara de la válvula como en el diagrama anterior.
16. Si la línea de contacto es demasiado alta, acórtela
