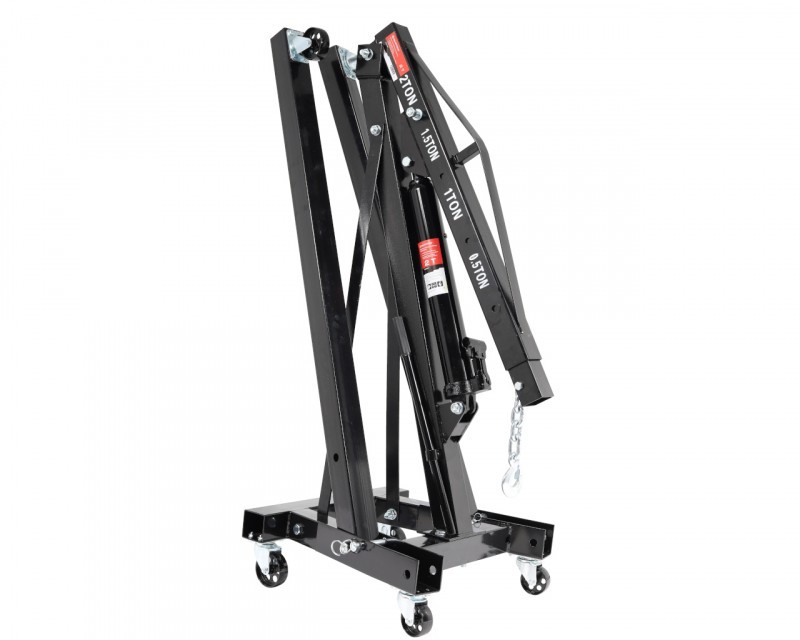

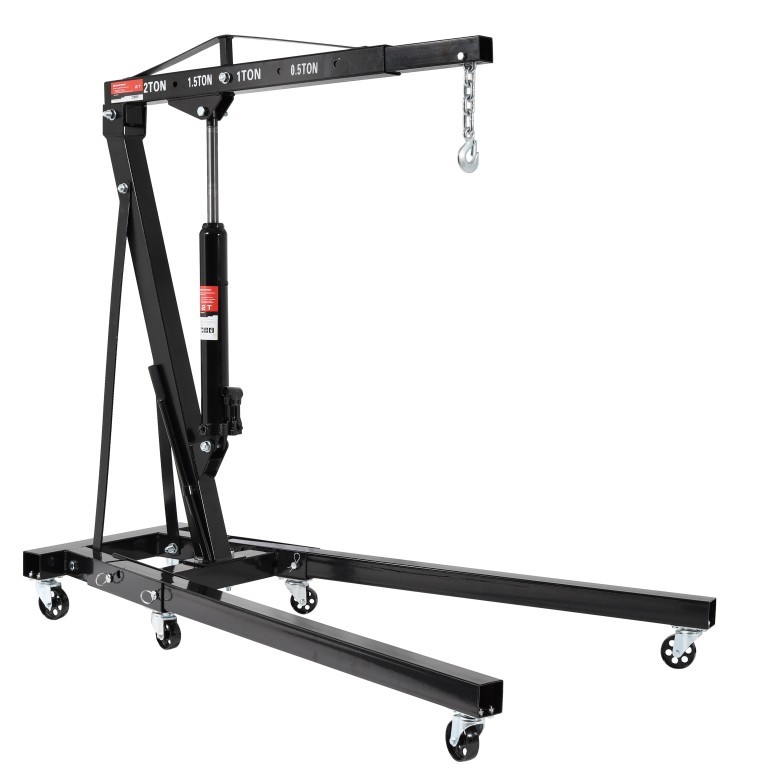

GRÚA DE TALLER 2T ELEVADOR DE MOTOR PLEGABLE

Potente elevador hidráulico para motores de automóviles, etc. – tipo «grúa»
Capacidad de carga: 2T
Rango de trabajo: 0 – 2350 mm
Peso: 75 kg

SERVICIO:
Antes de comenzar a trabajar, se debe purgar el sistema hidráulico para garantizar el correcto funcionamiento del dispositivo.
1. En la medida de lo posible, coloque el brazo de la grúa en la posición que proporcione la mayor capacidad de elevación. Si es necesario, extienda el brazo de la grúa moviéndolo a la posición P2, P3 o P4.
NOTA: Al reposicionarlo, la pluma y el brazo deben estar en posición horizontal para evitar el deslizamiento accidental de la pluma. Asegúrelo con un pasador y una chaveta. Preste especial atención a la capacidad de carga nominal para cada posición de la pluma.
2. El brazo de la grúa se eleva mediante un cilindro hidráulico. Para levantar el brazo, bombee la palanca.
3. Asegúrese de que la carga no exceda la capacidad máxima de la grúa para la posición dada de la pluma.
4. Asegure la carga al gancho mediante eslingas adecuadas o una viga. El motor debe levantarse utilizando únicamente los puntos de elevación recomendados por el fabricante.
5. No levante cargas en ángulo.
6. La carga se baja mediante una válvula ubicada en el cuerpo del actuador. Gire la válvula en sentido antihorario muy lenta y cuidadosamente. Evite movimientos bruscos de la válvula para evitar que la carga caiga repentinamente.
7. Después de completar la operación, asegure la carga y desmonte los accesorios. Baje el brazo de la grúa a la posición más baja posible.

SANGRADO DEL SISTEMA:
1. Retire el tapón de ventilación de goma ubicado en el tanque de aceite.
2. Abra ligeramente la válvula del actuador aproximadamente media vuelta. NOTA: la válvula tiene un resorte, por lo que debe mantener constantemente la válvula en la posición abierta.
3. Bombee la palanca unas 7-8 veces, realizando movimientos completos.
4. Suelte la perilla de la válvula; la válvula se cerrará automáticamente. Bombee la palanca hasta que el brazo de la grúa se eleve aproximadamente 50 cm.
5. Verifique el nivel de aceite. El nivel de aceite debe estar justo debajo de la línea de bujía. Rellene el nivel de aceite si es necesario.
6. Instale el tapón de ventilación de goma.

NOTA: La perilla de la válvula del actuador se mueve automáticamente a la posición cerrada. No apriete la perilla, podría dañar la válvula.
