Juego de extractores hidráulicos Juego de extractores Jonnesway

Un juego de extractores profesionales Jonnesway.

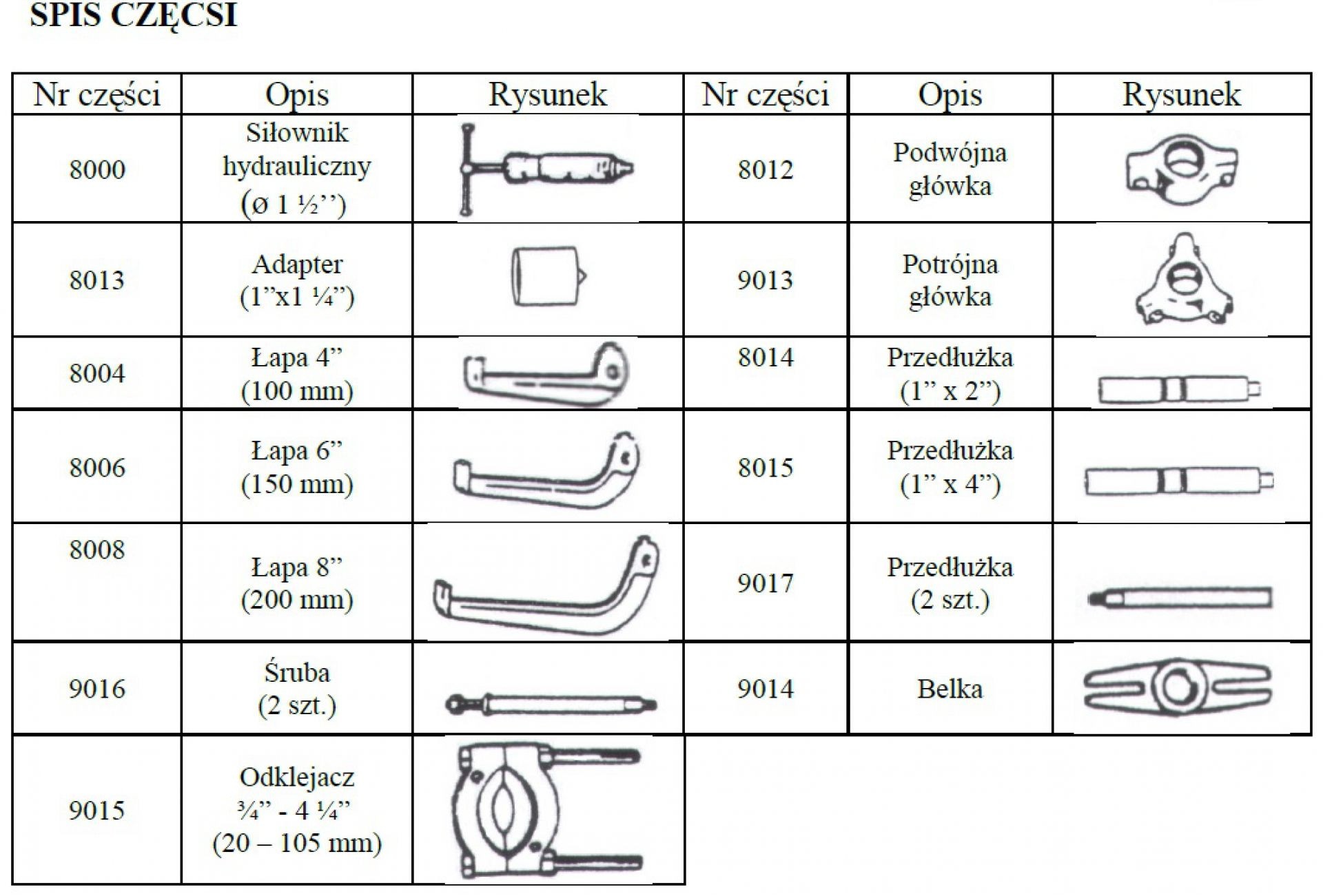

Contenido del juego:
Extractor hidráulico. Juego de mangos y garras para extractor (2 brazos y 3 brazos) – longitud de garra 4″, 6″, 8″. Juego de extensiones. Separador de rodamientos 75-105 mm.

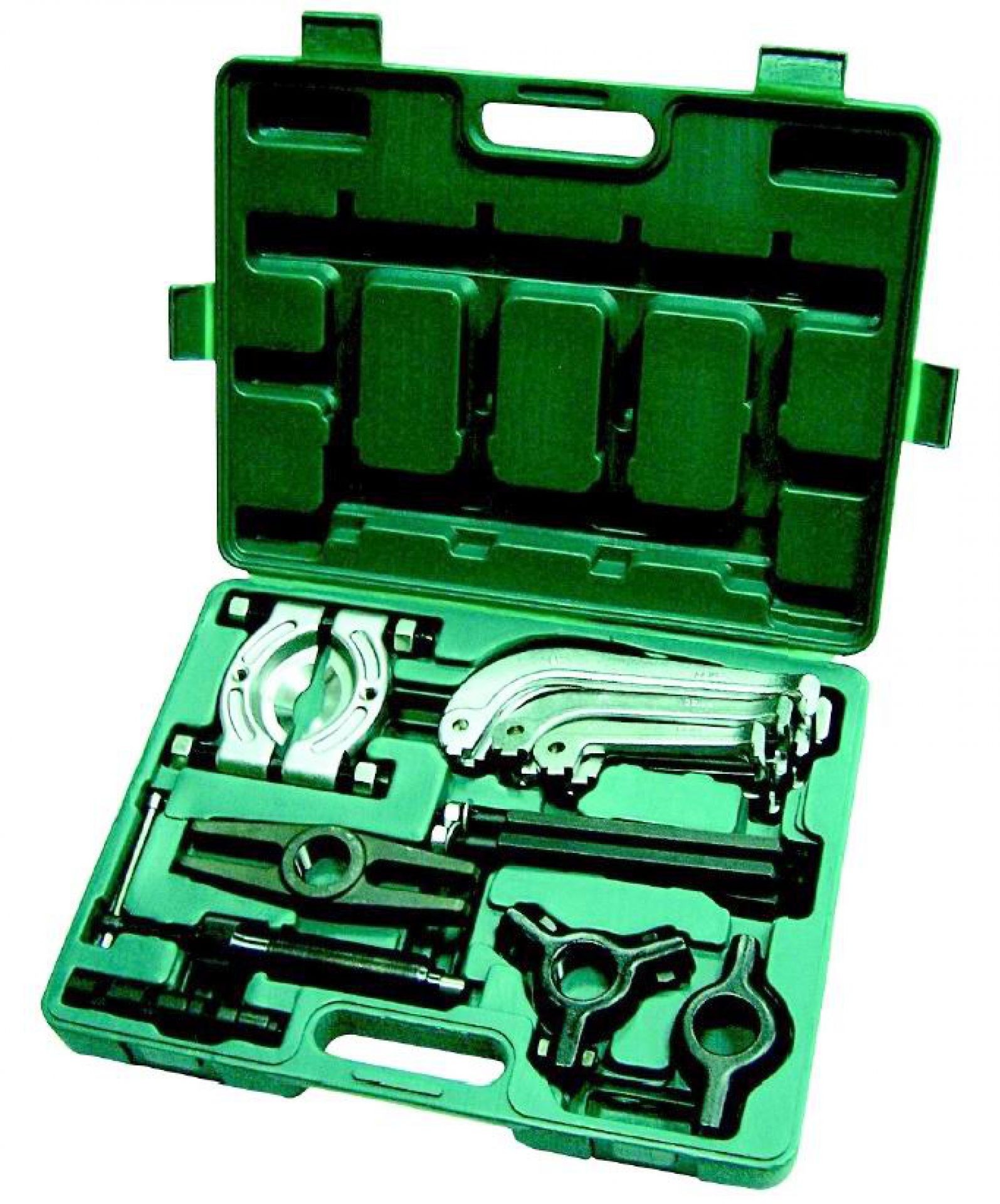

Todo en una maleta sólida.

1. Solicitud
El set incluye un extractor y un pelador fabricados en acero forjado. Todos los elementos
Operan con un actuador de 10 toneladas. Los dispositivos se utilizan para quitar rodamientos y ruedas.
poleas, engranajes, ejes y otras piezas y accesorios atascados utilizados en
mecánica.

2. manual de usuario
ATENCIÓN:Lea atentamente las siguientes instrucciones y cuando trabaje con
Utilice ropa, ojos, cara y manos protectoras cuando utilice el dispositivo.
2.1 Asegúrese de que el elemento que desea eliminar esté adjunto presionando
(paralelo o cónico).

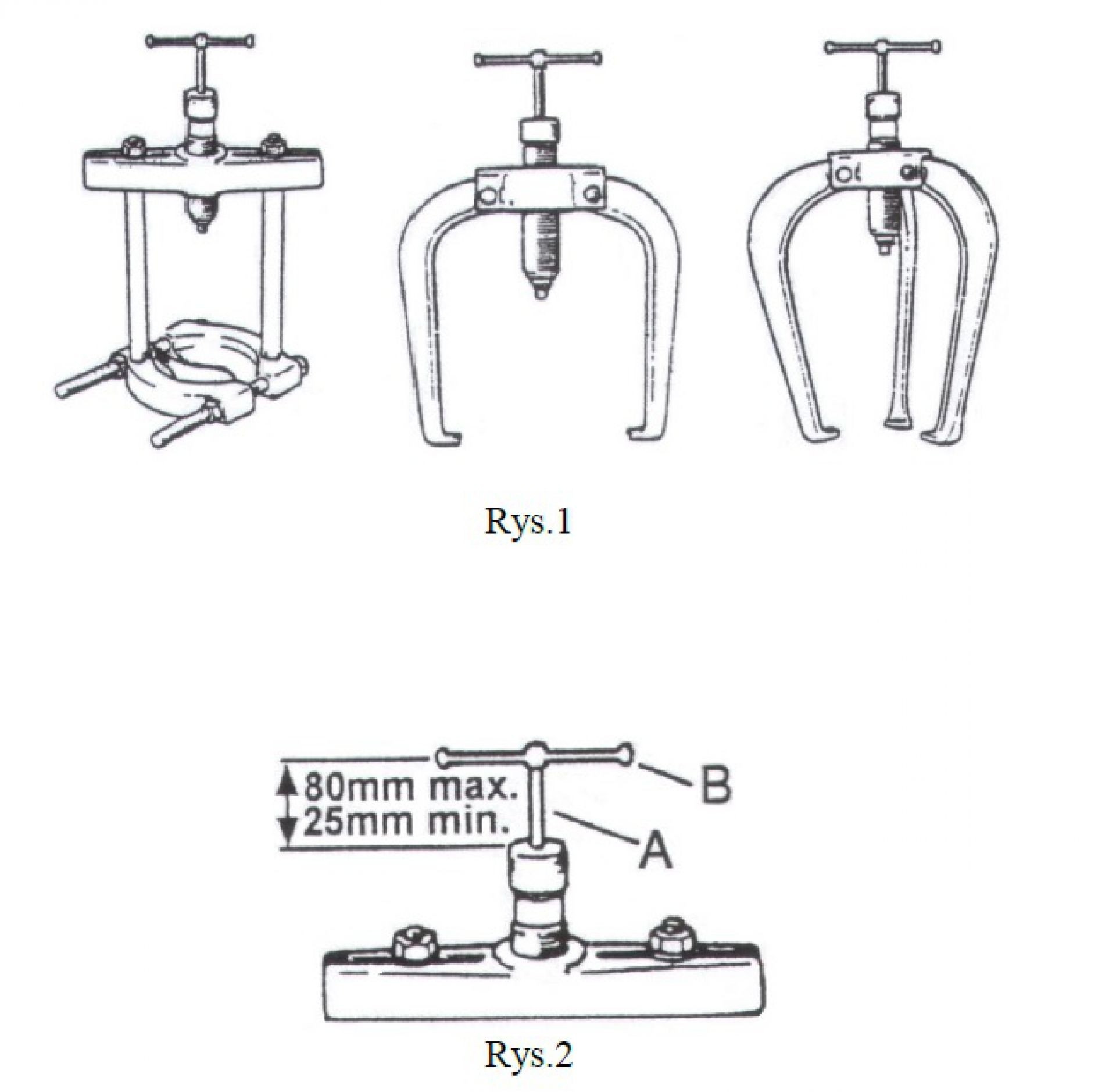

2.2 Monte el extractor adecuado (fig.1) y atornille el mango de modo que el pasador (B) quede aproximadamente
80 mm (3”) por encima del actuador (fig. 3).
2.3 Alinear las patas extractoras con el elemento a retirar. Luego apriete el actuador juntos
con un adaptador (8013) en su extremo al eje sobre el que va montado y extraíble
elemento. Si es necesario, se puede utilizar una extensión (8014 u 8015).
2.4 Para retirar el elemento del eje, gire la manija en el sentido de las agujas del reloj con la mano.
dextrorso.
2.5 No atornille el mango a menos de 25 mm (1″) del actuador (fig.2). Si necesita
movimiento adicional, desenrosque el mango hasta una altura de 80 mm, atornille el actuador para
el adaptador vuelve a entrar en contacto con el eje y atornillar de nuevo el mango hasta que el elemento quede
apretado.
IMPORTANTE:La carga máxima segura en el tensor sólo se puede lograr
a mano. Usando herramientas o palancas adicionales en el pasador para
El aumento de la presión puede provocar lesiones y causar
daño a la roncha. El uso inadecuado es motivo de
invalidación de la garantía.
Si a pesar de aplicar la máxima fuerza el elemento no se desprende NO golpearlo
o el tensor para aflojarlo. Esto puede provocar lesiones y
Daño al extractor o elemento. En este caso, utilice un extractor más grande.
presión.

3. Mantenimiento
3.1 Todos los componentes del conjunto deben estar limpios y ligeramente engrasados. Debe haber hilos
Se debe limpiar de impurezas menores (arena, limaduras) y el actuador debe limpiarse periódicamente.
lubricar.
3.2 El pistón del actuador debe extenderse ½ pulgada (15 mm). En caso de que la protuberancia
el pistón no es suficiente o no se puede extender en absoluto, significa que está en el actuador
hay muy poco aceite. Luego debe seguir las instrucciones a continuación.
3.3 Cambio de aceite y retenes en el actuador.
NOTA: Use ropa protectora para la cara y los ojos cuando realice el mantenimiento del actuador.
y manos.

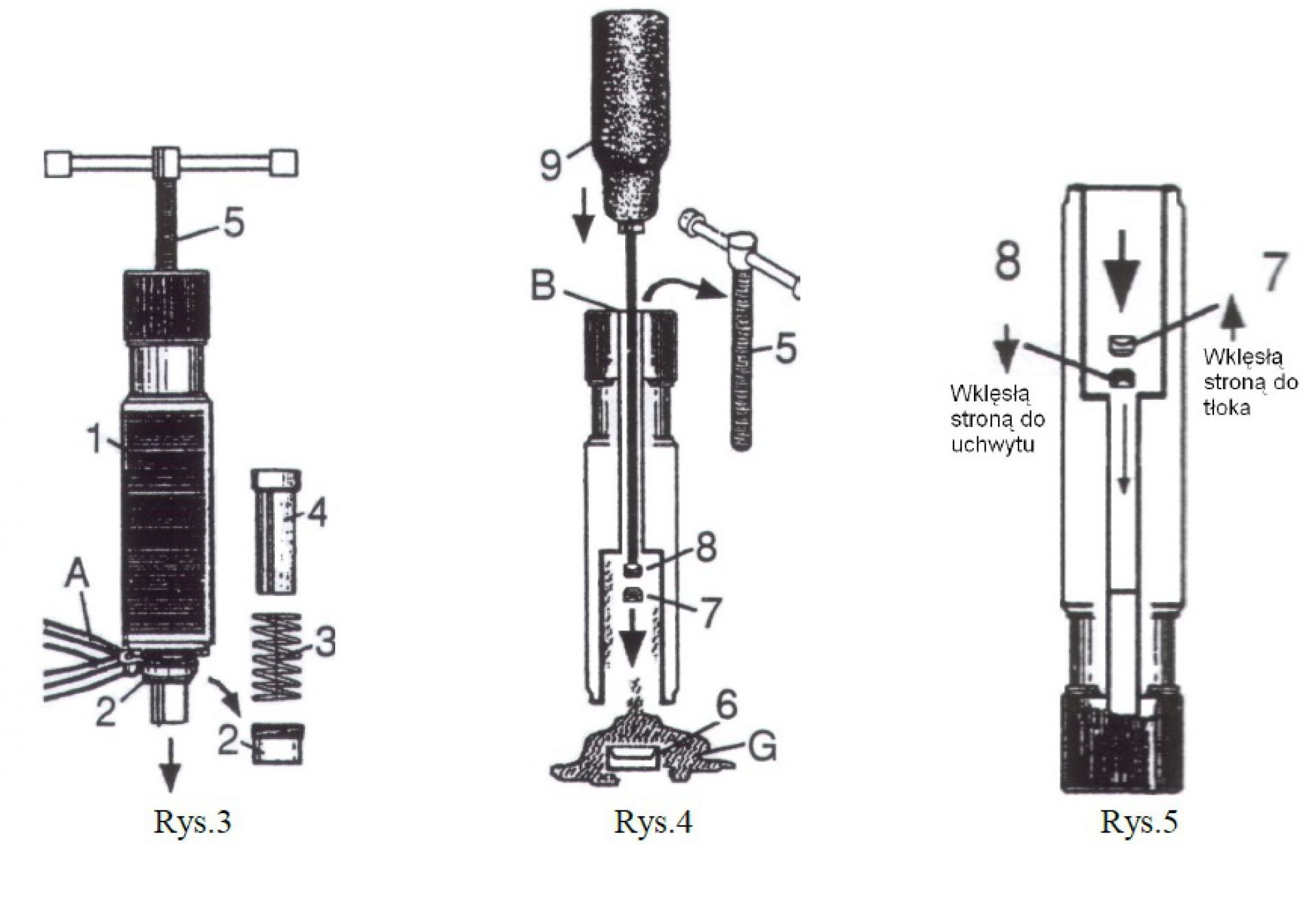

3.3.1 Para desmontar el actuador, desenrosque la tuerca (2) (Fig. 3) utilizando
utilizando unos alicates (si es necesario sujetar el actuador en un tornillo de banco)
debe protegerse contra daños). Desenroscar en sentido antihorario
dextrorso. Advertencia: La tuerca está presionada por un resorte, así que tenga cuidado.
tenga cuidado al retirarlo. Retire los artículos con cuidado
(3) y (4) del cilindro.
3.3.2 Atornille completamente la manija (5) para empujar el pistón hacia afuera y luego desenrosquela de la
actuador (Fig.4).
3.3.3 Inserte un destornillador estrecho (9) (fig.4) o una varilla del diámetro de un lápiz en el orificio pequeño
actuador para empujar los sellos (6) y (7), el pistón (8) y el aceite fuera
cilindro. Esto puede requerir algo de fuerza.
3.3.4 Retire cualquier resto de aceite y limpie el orificio del actuador con un paño limpio.
También limpie todos los componentes retirados del cilindro.
3.3.5 Inserte el pistón (8) en el cilindro y empújelo suavemente dentro del orificio estrecho (fig.
5). Asegúrese de que esté colocado con el lado cóncavo hacia el soporte (5).
3.3.6 Inserte con cuidado el (nuevo) sello pequeño (7) en el orificio angosto del cilindro (fig.
5). Asegúrese de que sea cóncavo con respecto al cilindro maestro (opuesto a
pistón (8)). Empuje suavemente ambos elementos (7) y (8) hasta el final de la abertura estrecha.

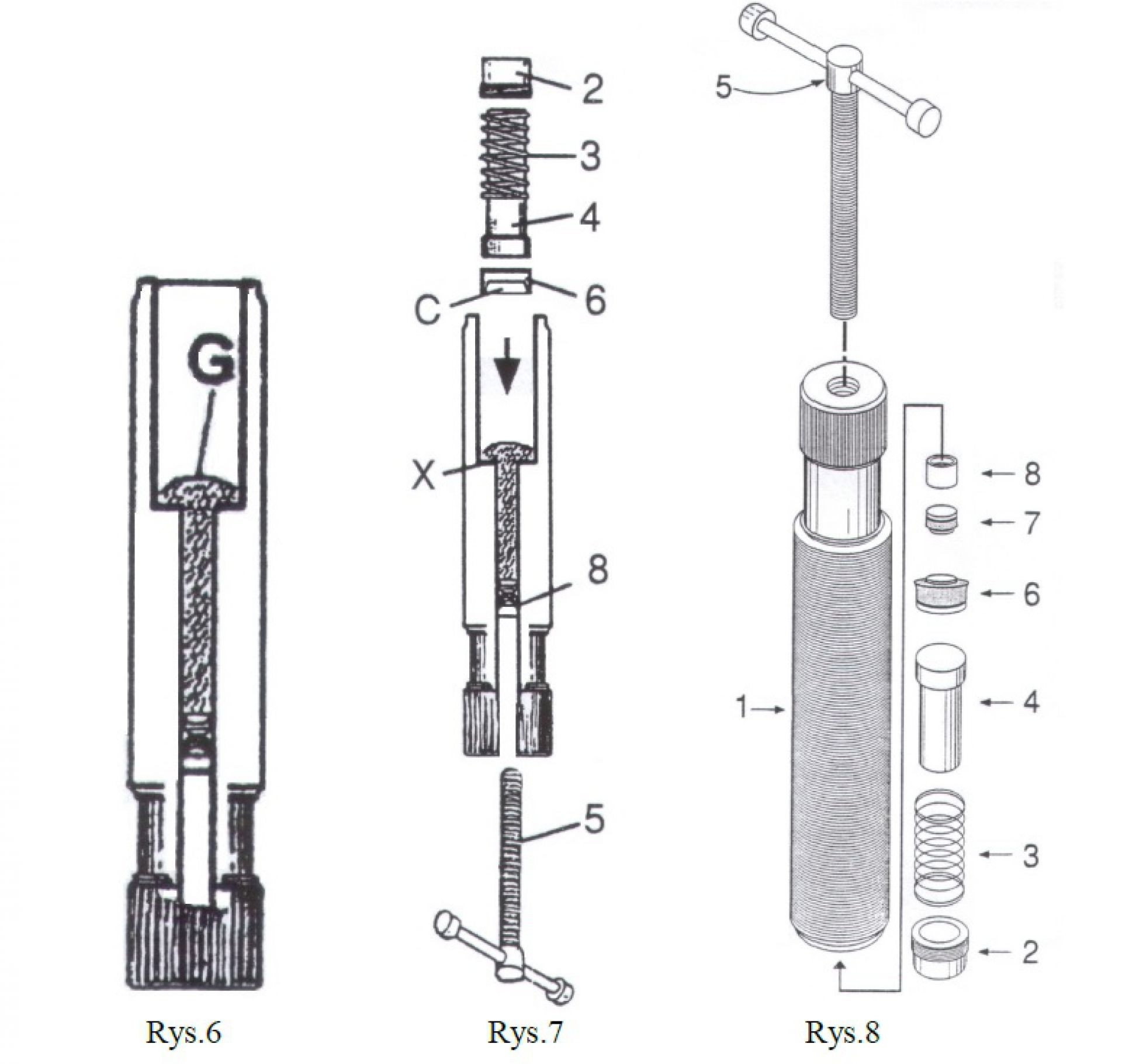

3.3.7 Vierta 13 ml de aceite hidráulico nuevo a través de la abertura más grande del actuador (Fig.6)
3.3.8 Inserte el sello más grande (nuevo) (6) con el lado cóncavo en el soporte (5) (fig.7).
Empuje la junta en la constricción del cilindro usando el pistón (4) con un resorte.
(3).
ATENCIÓN:Dado que el sellador de cobre es muy hermético, debe
purgar el actuador. Para ello, coloque un alambre con un diámetro de 0,8 – 1 mm
en la muesca en el borde del sellador. Luego empújelo hacia el cilindro maestro.
hasta que se escape todo el aire y salga un poco de aceite, y finalmente sacar el cable.
3.3.9 Vuelva a instalar la tuerca (2), pero no la apriete demasiado.
ATENCIÓN:Es muy importante la correcta disposición de pistones y juntas en los actuadores.
importante.
3.3.10 Atornille la manija (5) en el cabezal del actuador hasta que llegue al pistón pequeño (8), y luego
girar dos o tres veces. Limpiar la rosca del actuador.

Nombre
1 cuerpo del actuador
2 Tuerca del actuador
3 primavera
4 Manguito del actuador
5 Mango atornillado
6 sellador grande
7 Sellador pequeño
8 Manguito del actuador
