KIT CORTE TUBO DE FRENO Condor-Alemania PRENSA

PULSE PARA CONSEGUIR CABLES DE FRENO
C.410

El dispositivo se utiliza para expandir cables y tuberías de cobre mientras se realizan los extremos necesarios para conectar estos cables en el sistema de frenado.

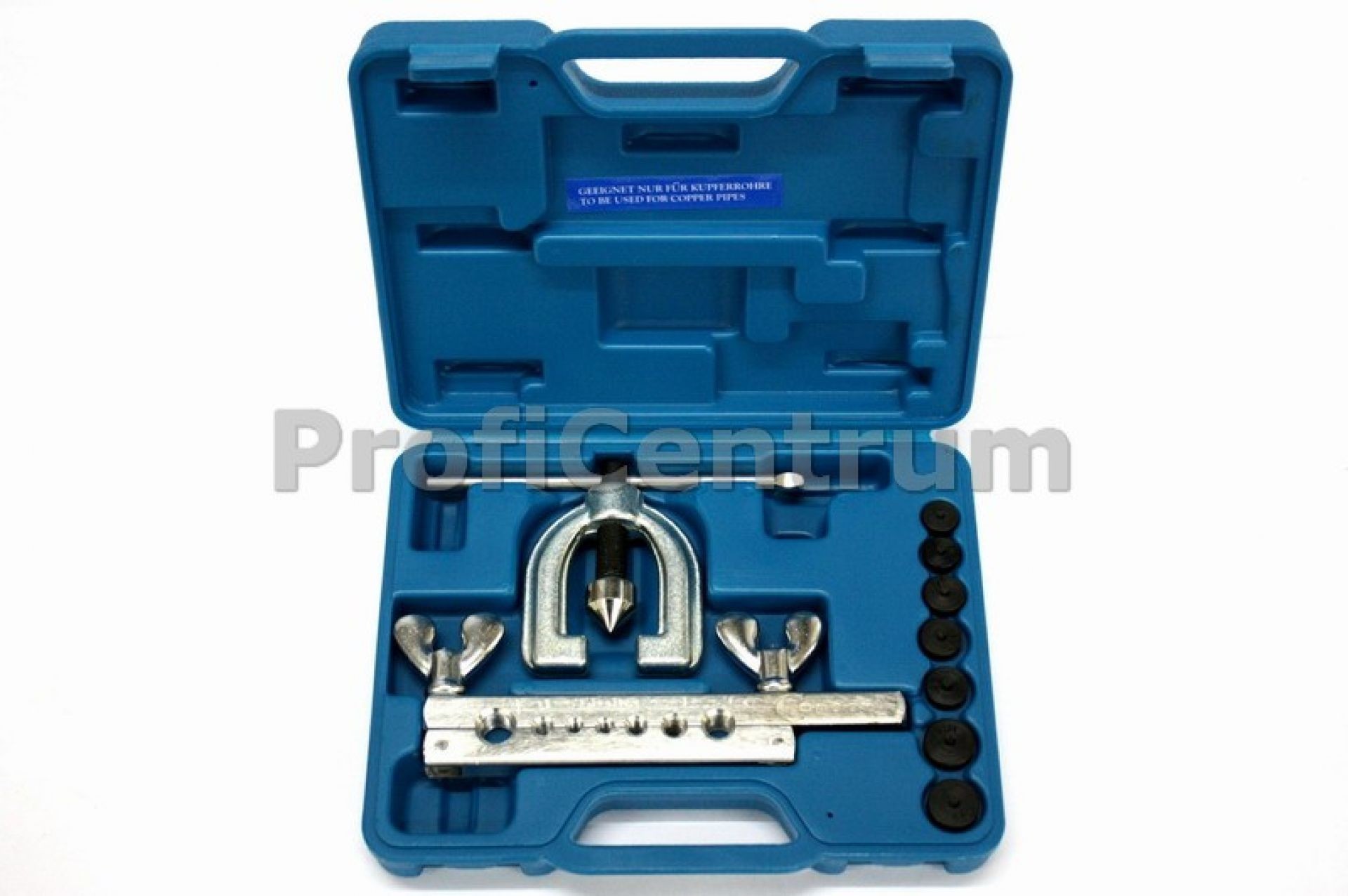

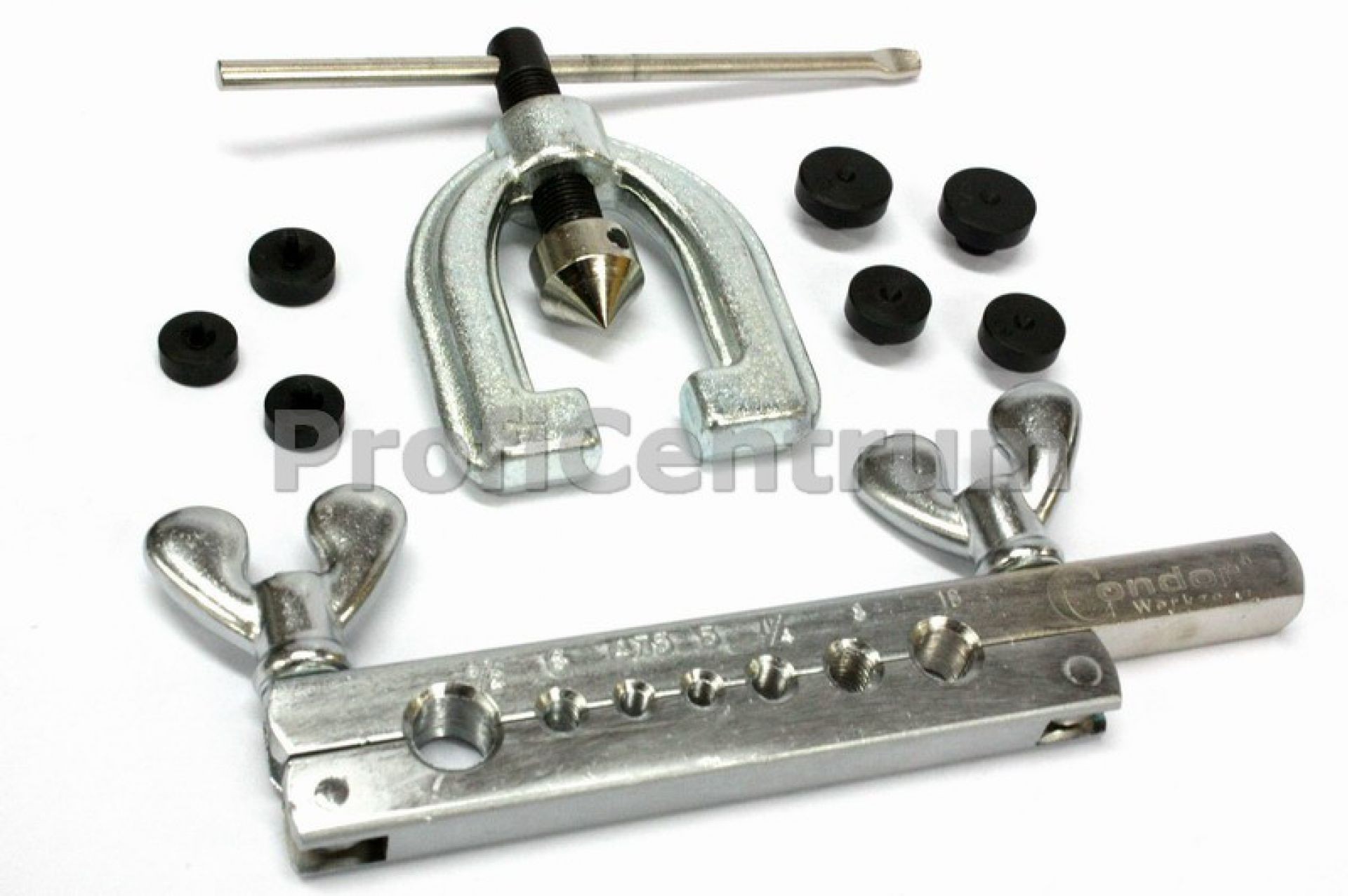

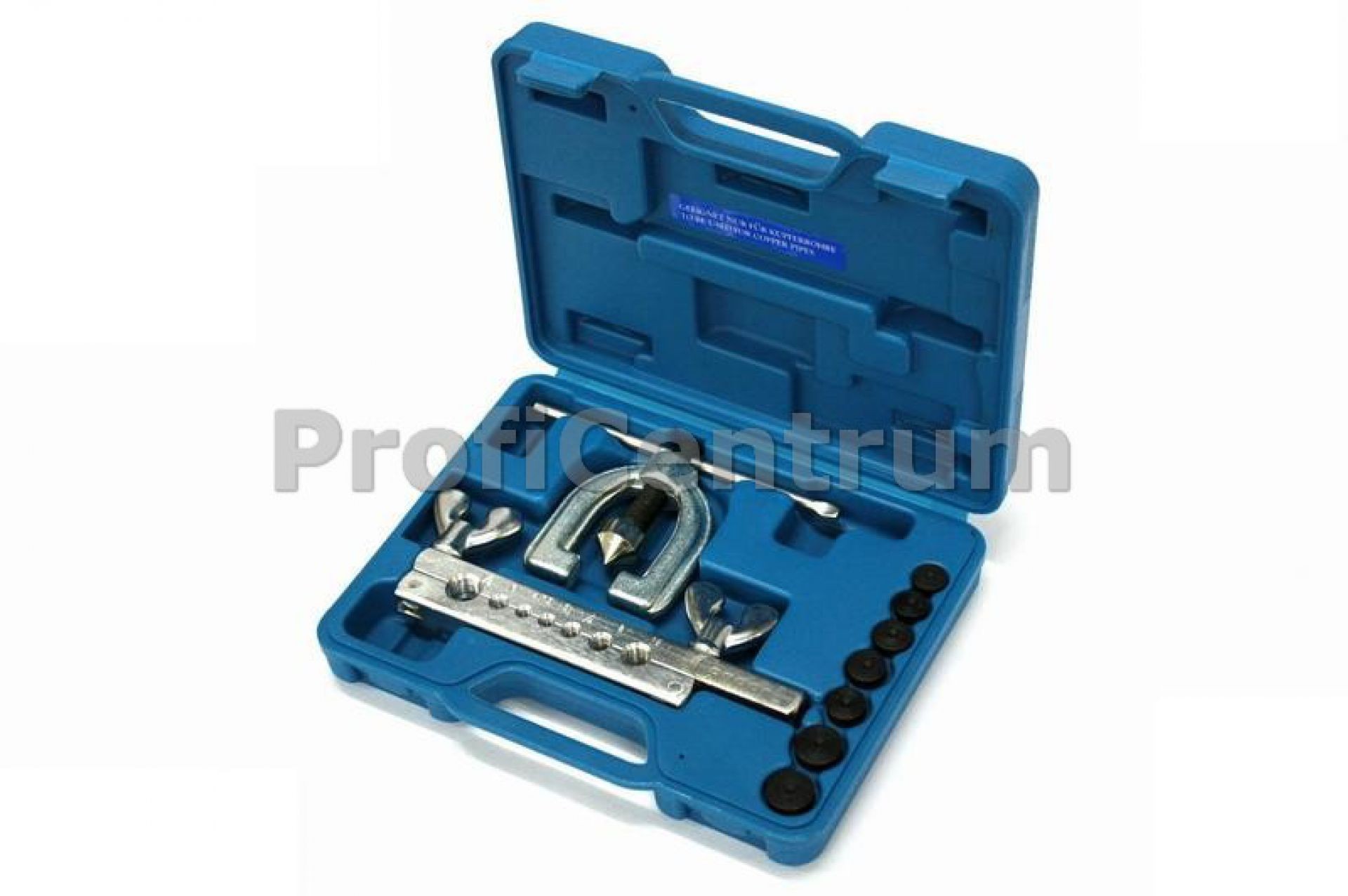

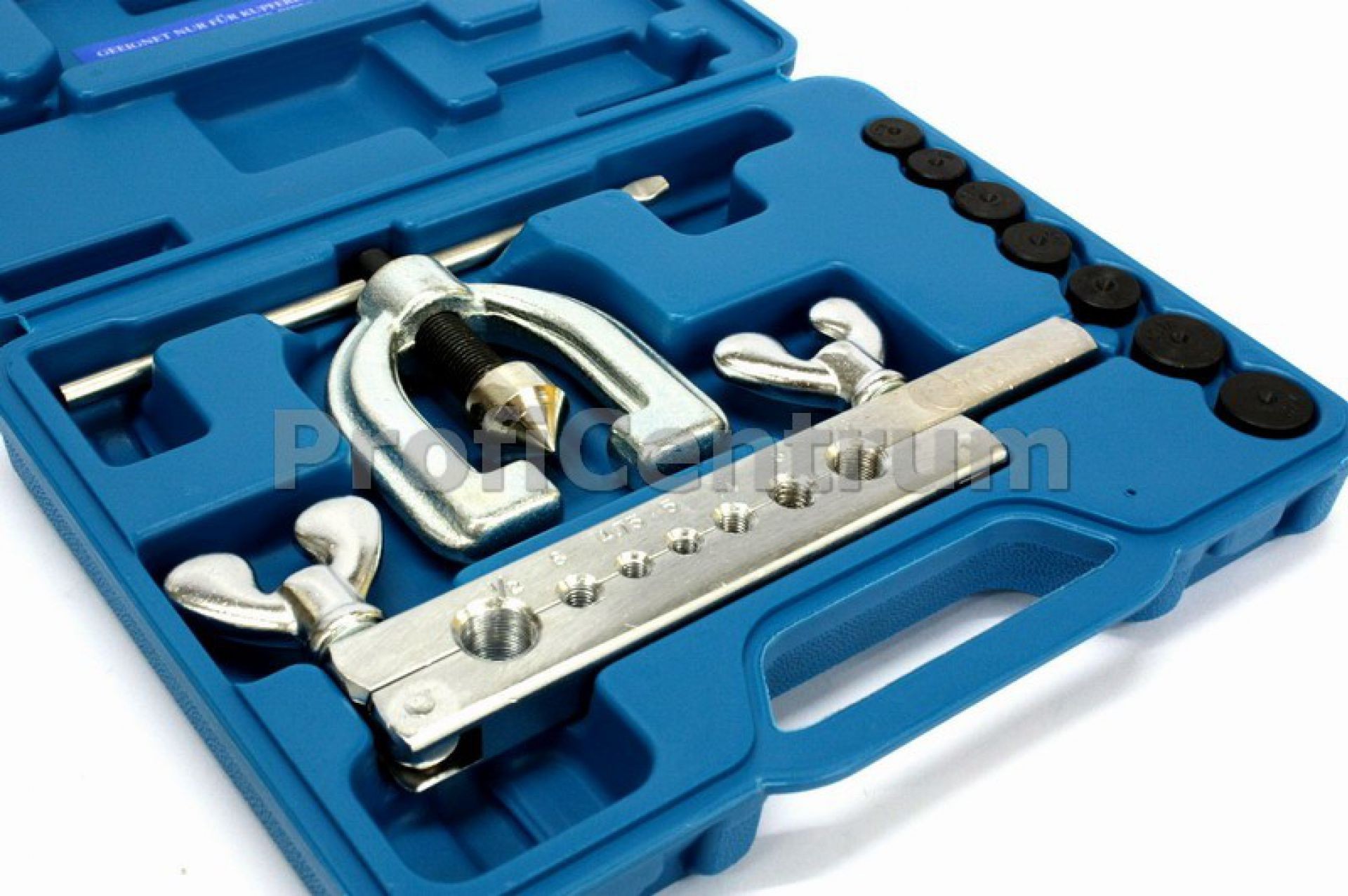

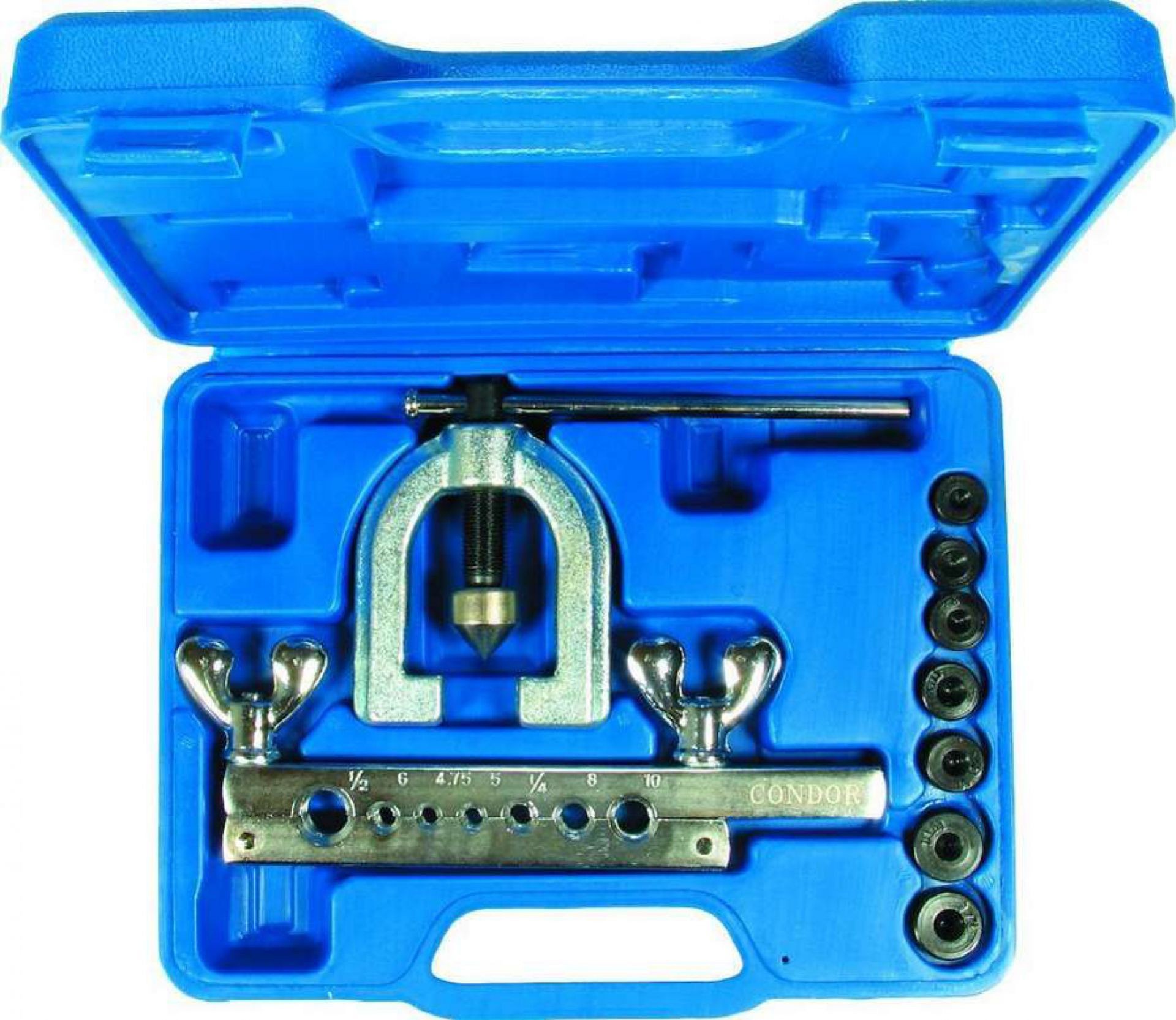

El juego incluye:

– Prensa para hacer puntas.
– Portacable de freno.
– Abrazaderas para hacer extremos ordinarios: dobladas en un ángulo de 90 grados; abierto – tipo F; y doble – tipo E;
+ métrica: 4,75. 5, 6, 8, 10mm;
+ abrazaderas en pulgadas: 1/4″. 1/2″.;
– maleta de plastico

Manual de usuario:

La conexión de los cables debe ser realizada por personal calificado en una planta especializada. El dispositivo no debe ser utilizado por niños. La persona que utilice el dispositivo debe estar sobria. capacitados en seguridad y salud ocupacional y realizar actividades con sensibilidad y precaución.

Atención !!!

Existe riesgo de sufrir lesiones por los bordes afilados del cable o de que la prensa le pellizque el dedo.

1. El extremo del cable debe cortarse en ángulo recto y limpiarse de bordes afilados.

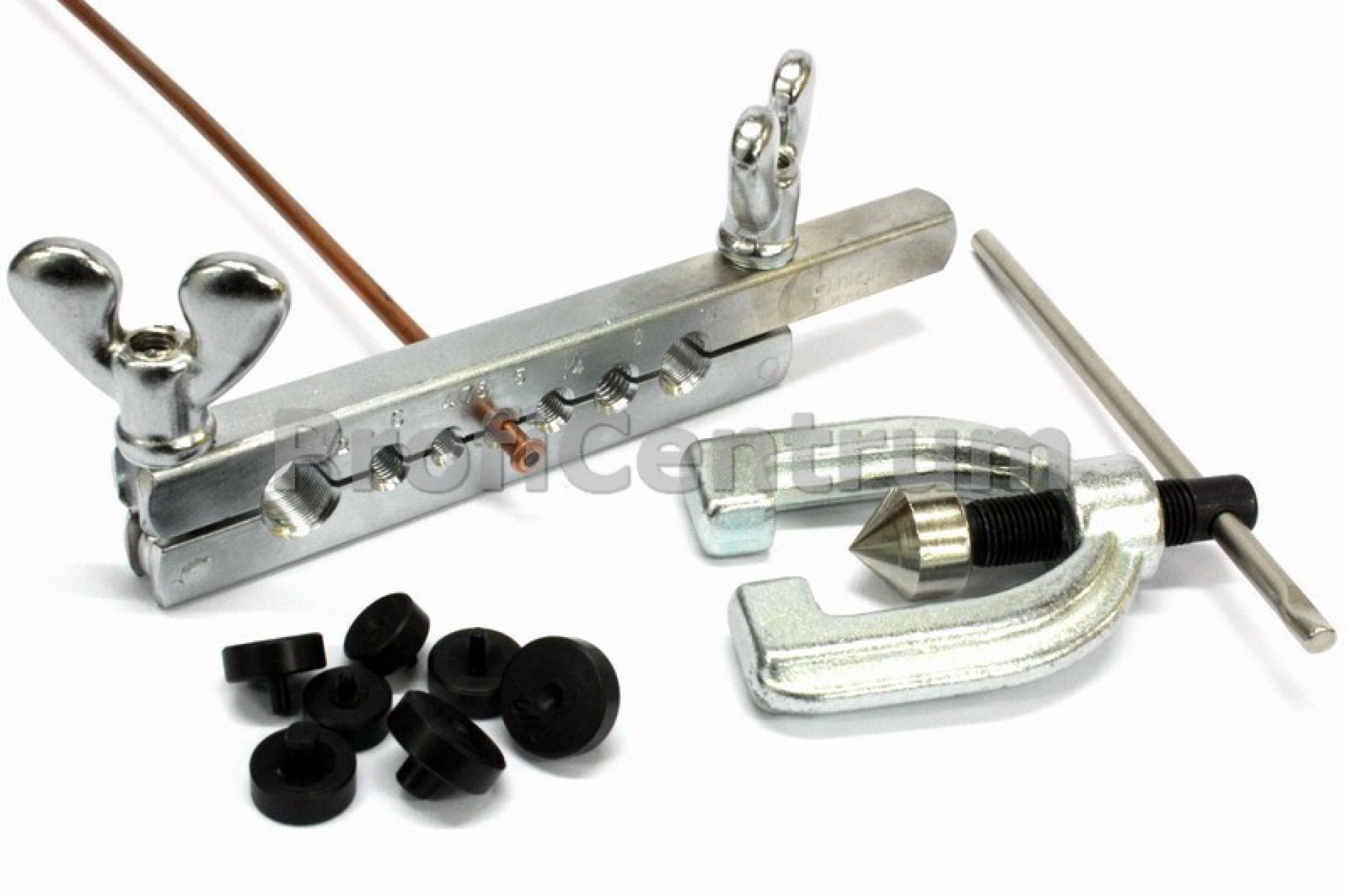

2. Inserte el cable en el orificio del soporte y extiéndalo hasta la longitud adecuada.
3. Sujete firmemente el cable en el soporte con tuercas de mariposa.
4. Inserte la clavija del adaptador en el centro del cable.

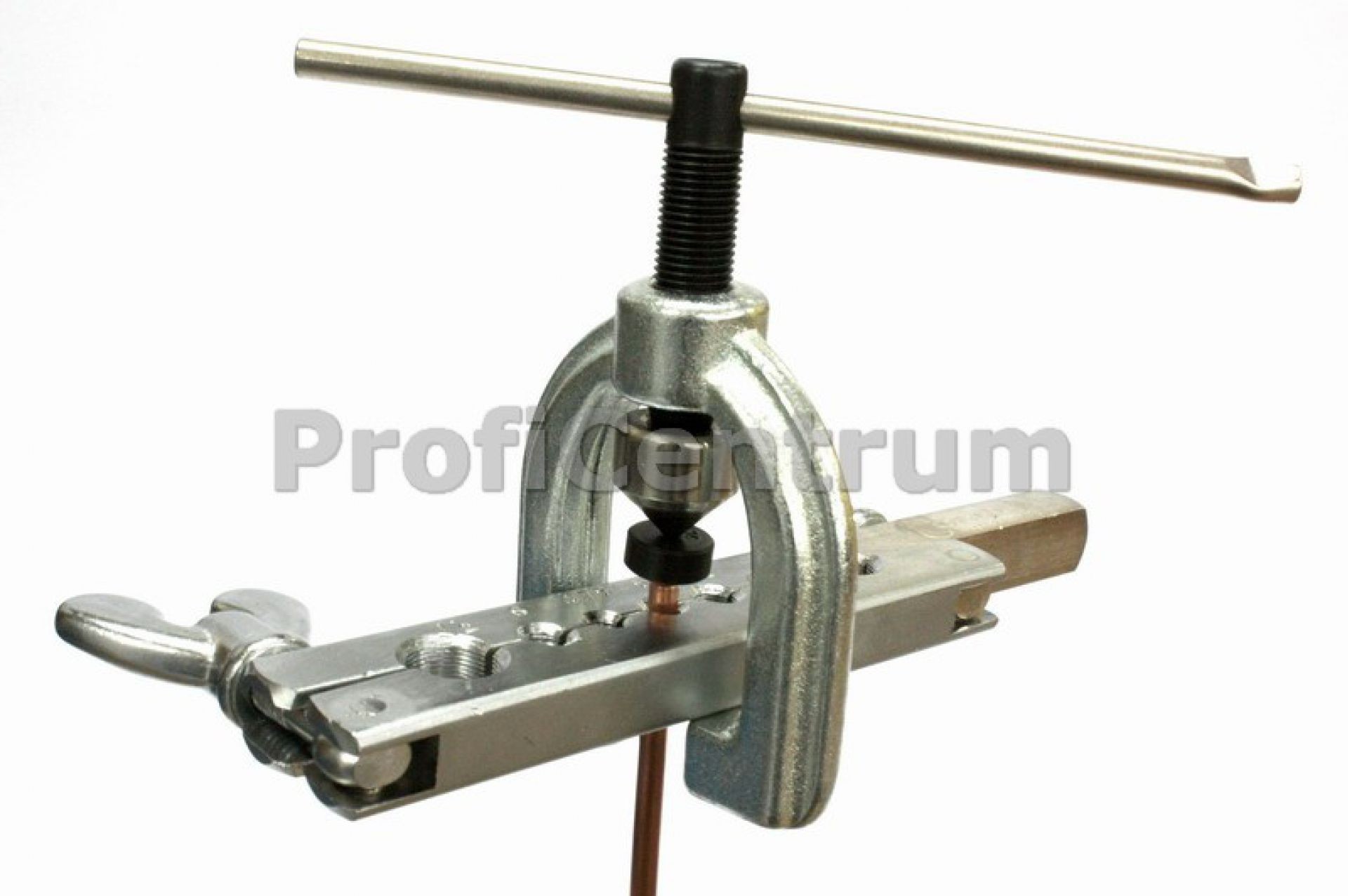

5. Coloque la punta de la prensa sobre el adaptador y apriete la prensa. hasta que el adaptador entre en contacto con el soporte.
6. Retire el adaptador; el extremo del cable debe tener forma de cono.
7. Enrosque la punta de presión hasta que se abra el cable.
8. Retire el cable del soporte.
