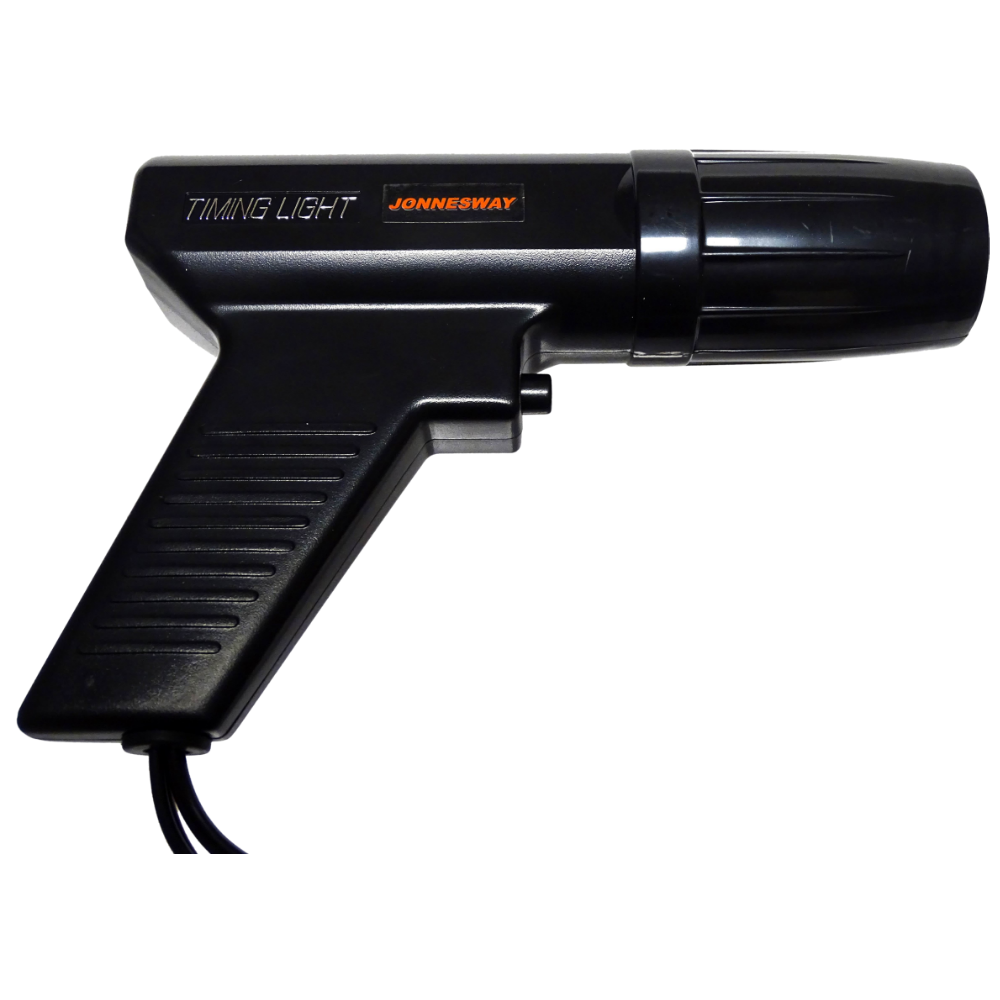

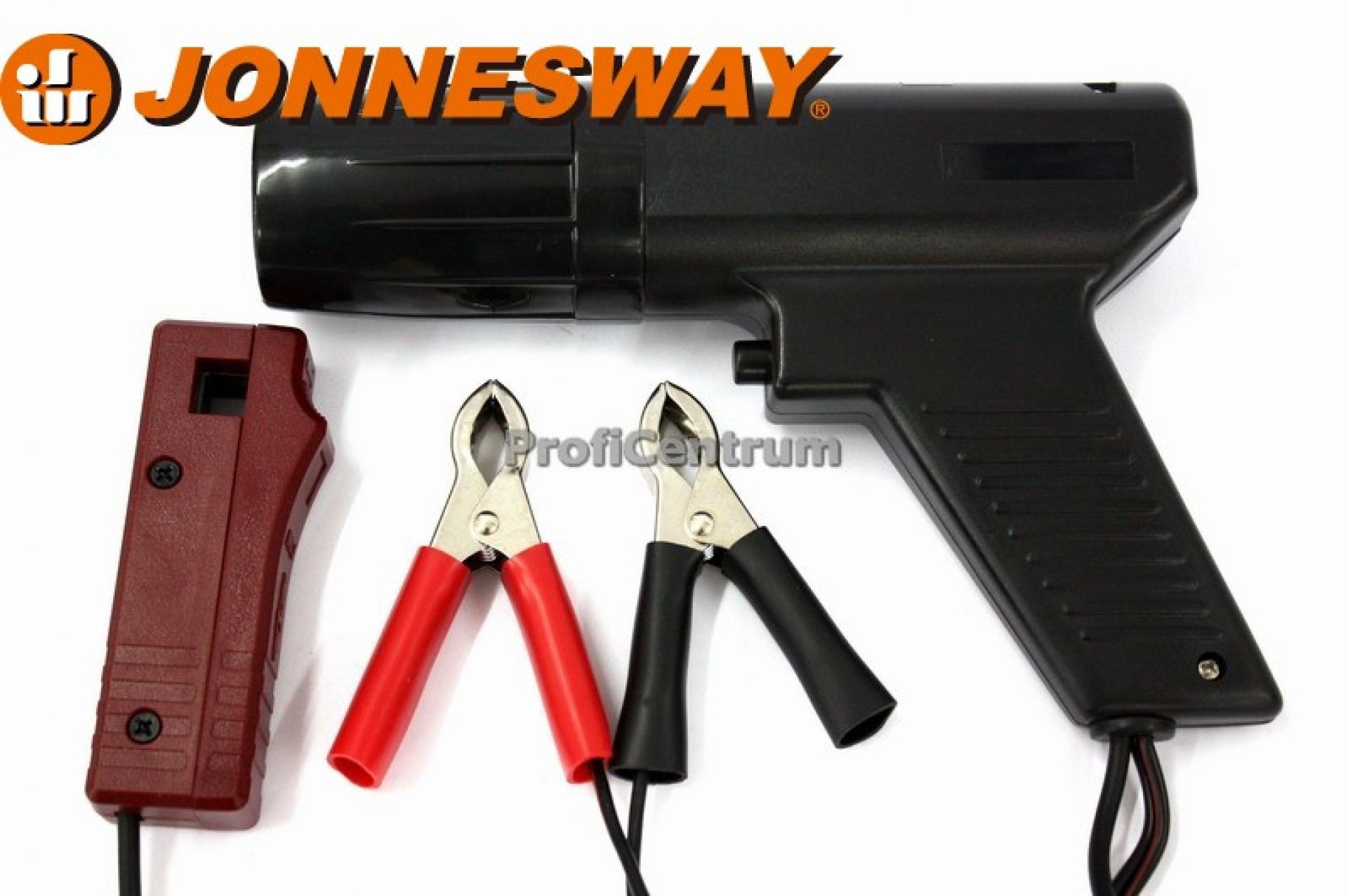

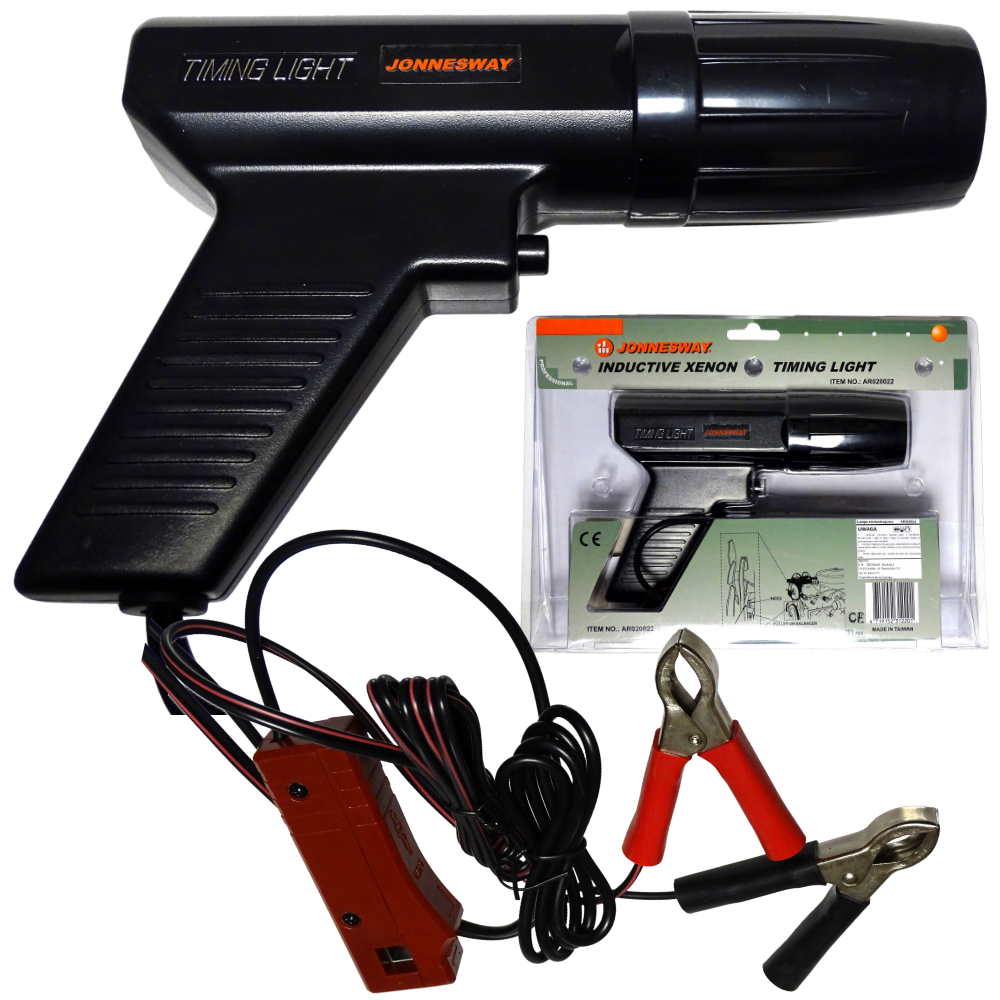

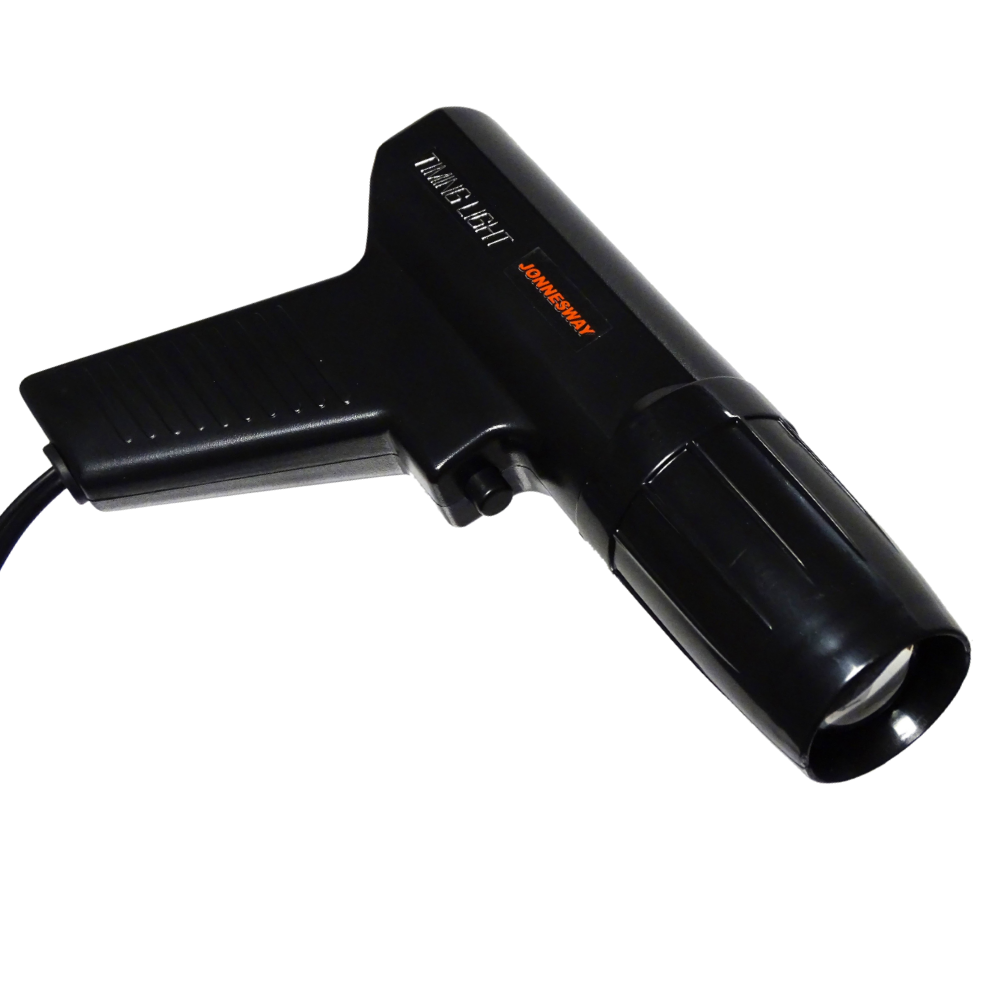

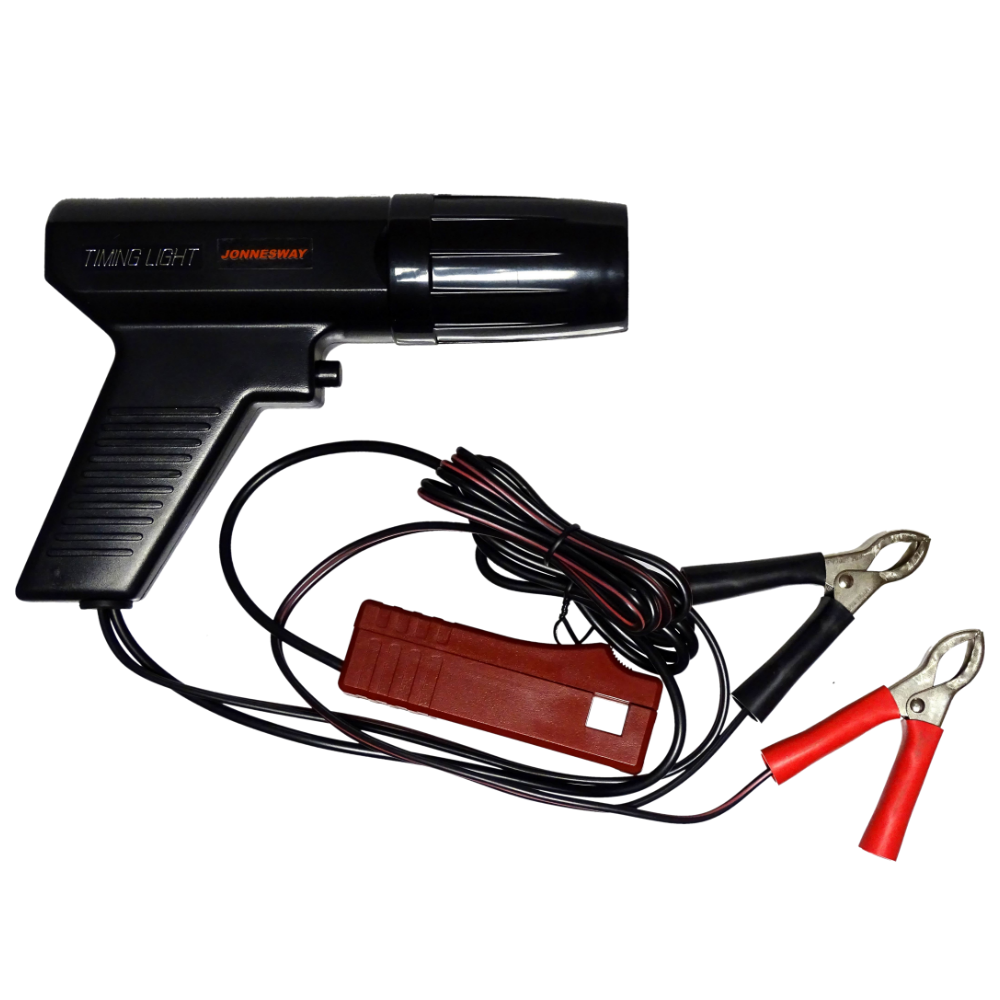

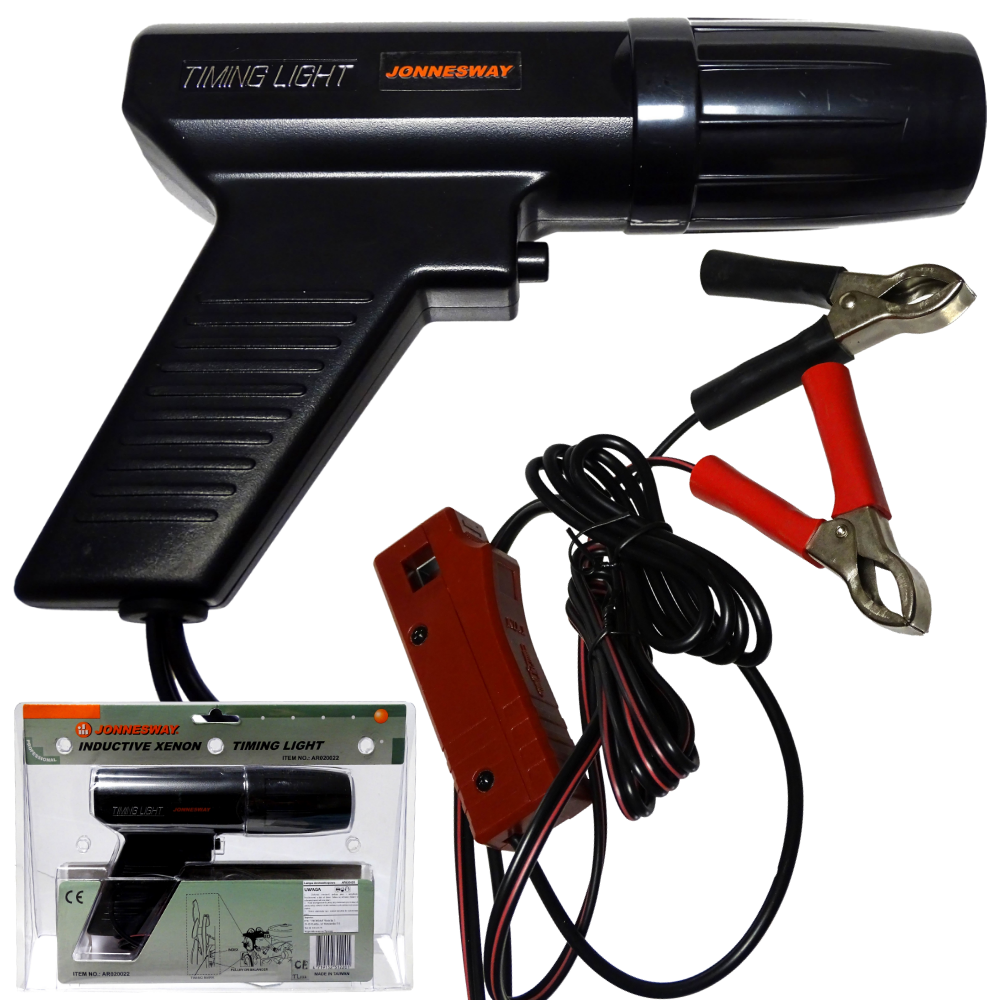

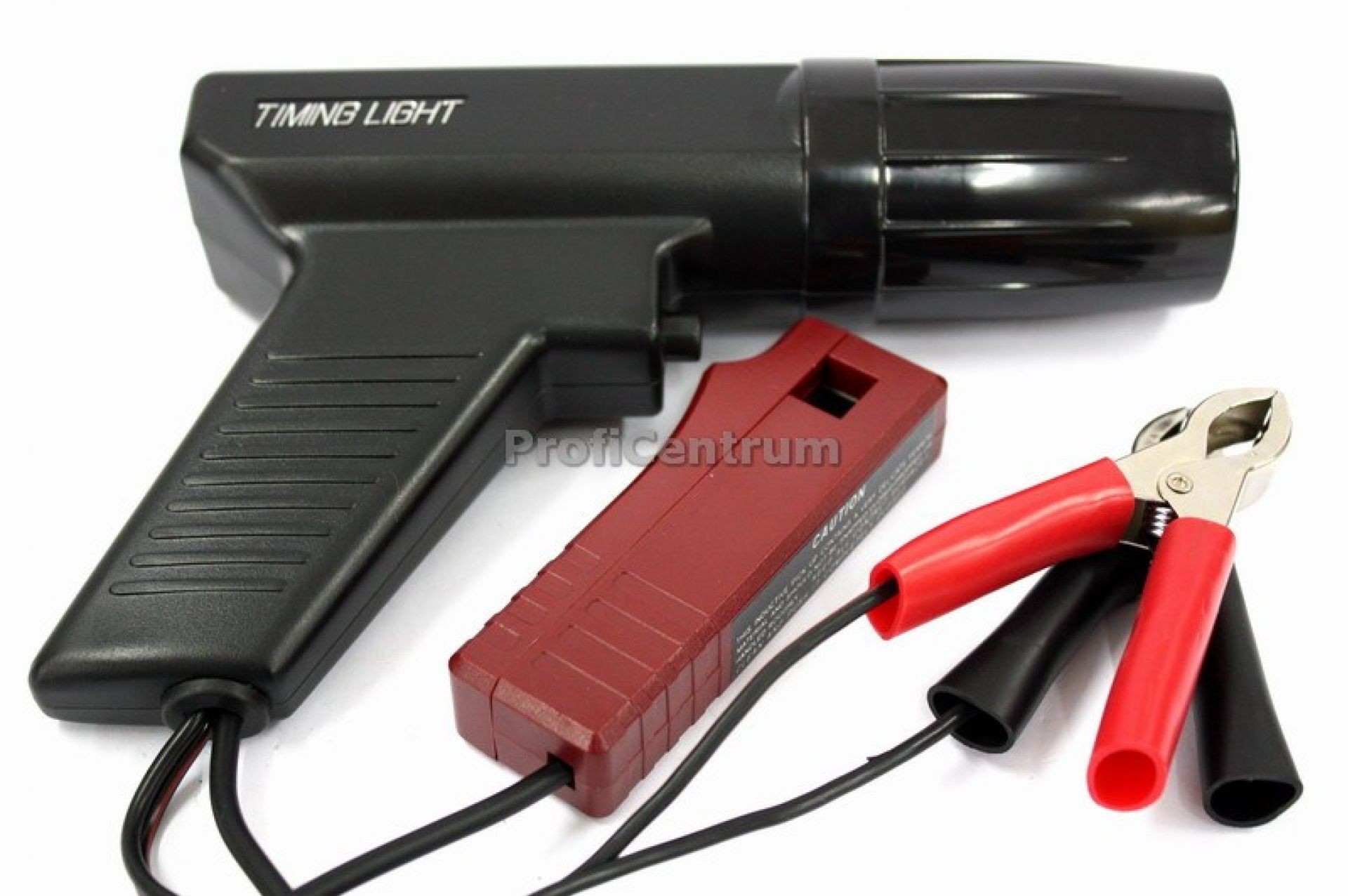

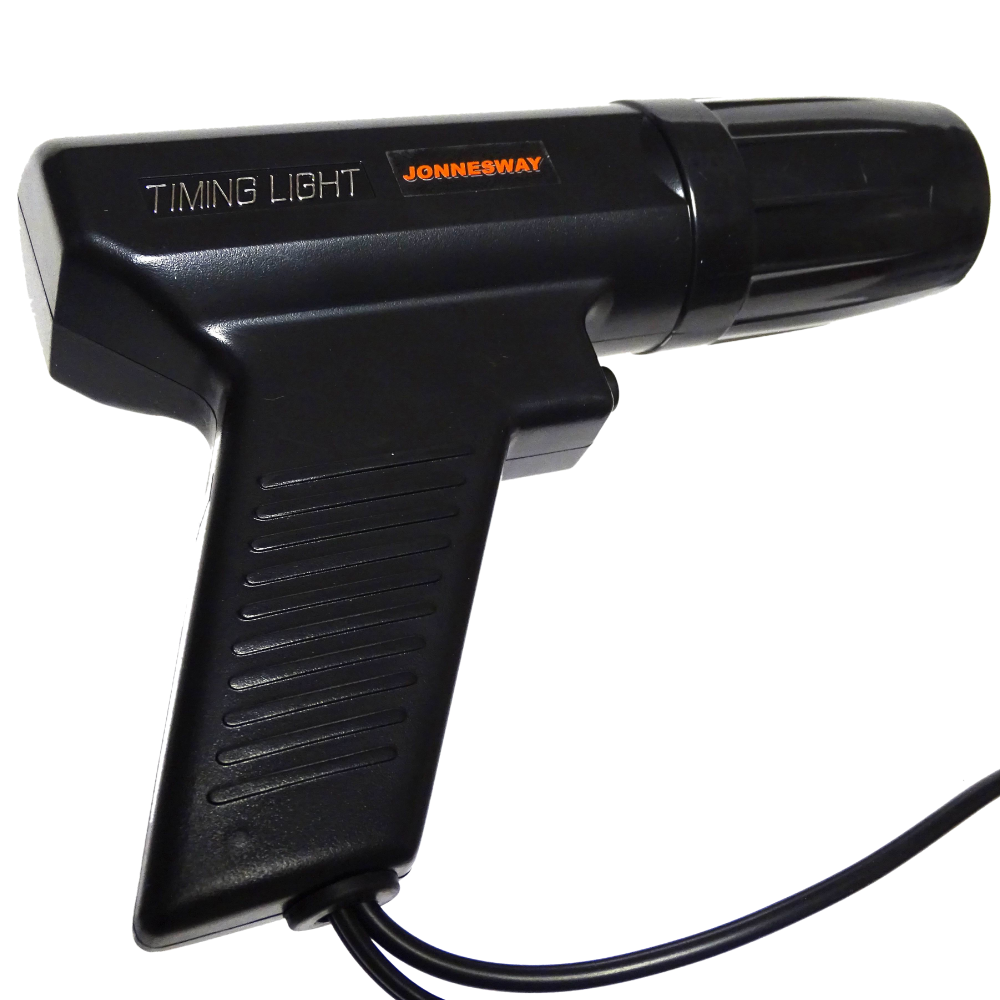

LÁMPARA ESTROBOSCÓPICA PROFESIONAL, JONNESWAY

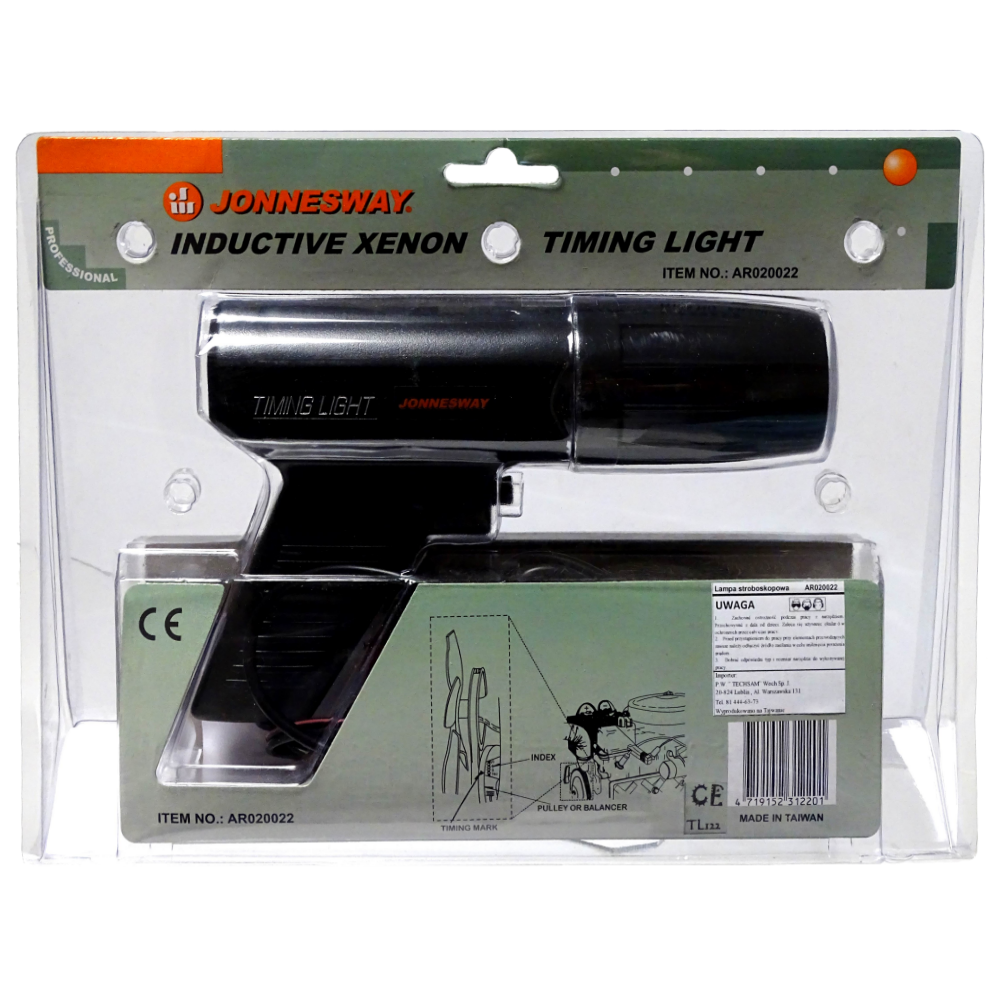

LÁMPARA ESTROBOSCÓPICA JONNESWAYAR020022

La lámpara está destinada a ajustar el ángulo de avance del encendido en motores de encendido por chispa. Se caracteriza por los siguientes parámetros:

– paraalimentado por una instalación de 12 V – protección contra conexión inversa
– un quemador con brillo de flash muy alto

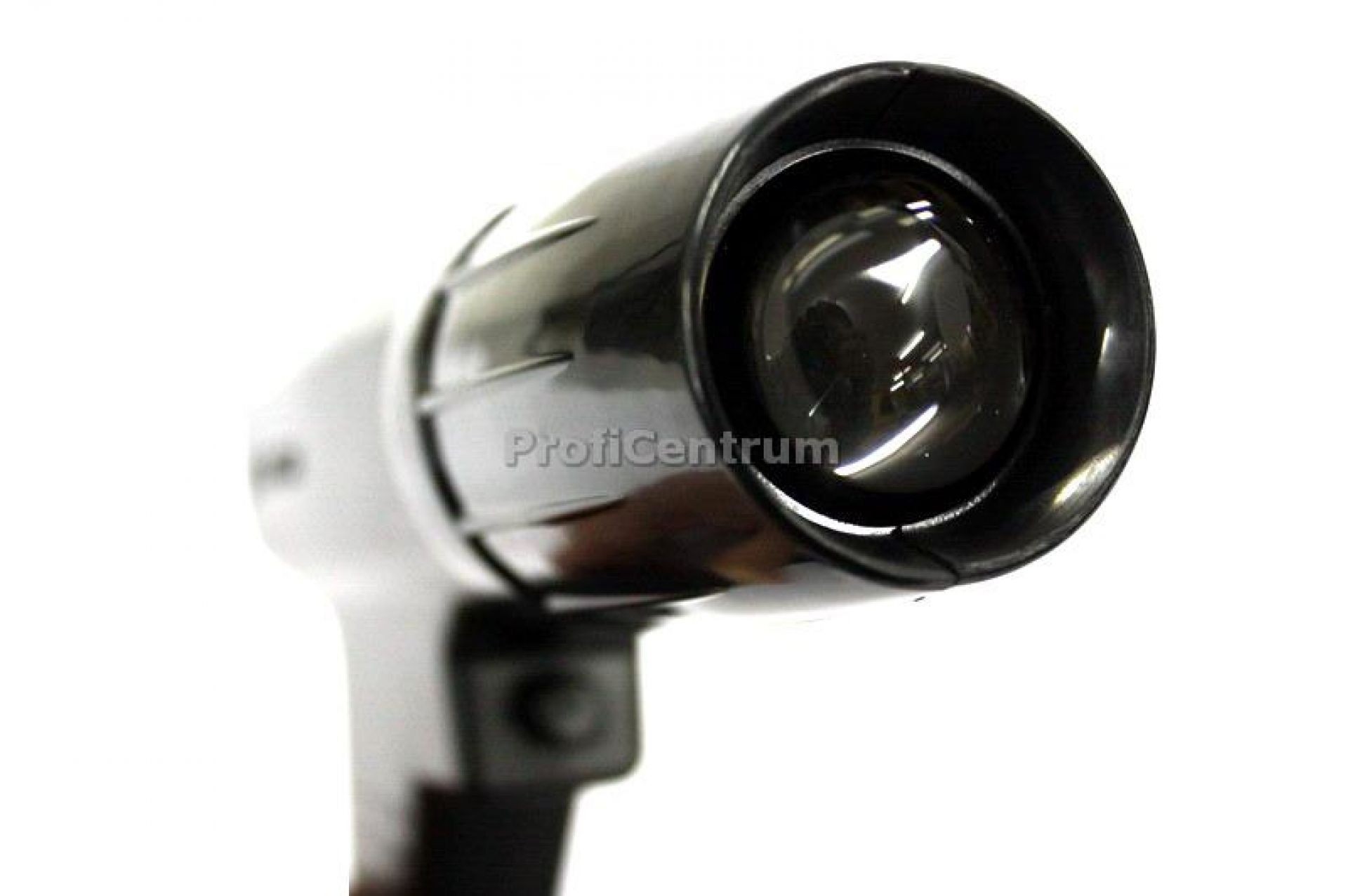

– una lente que da forma al área iluminada
– carcasa de plástico, resistente a impactos

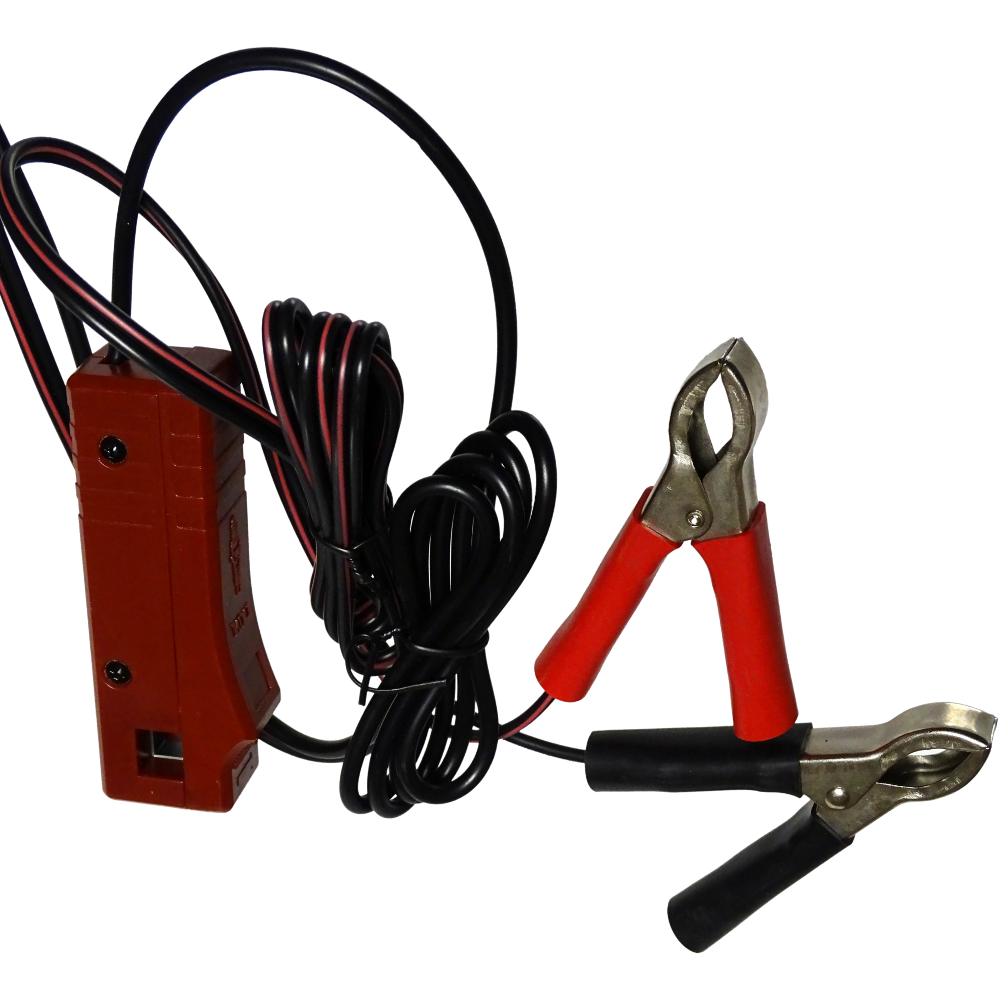

– cables de alimentación desmontables
– señal de preparación para el trabajo
– forma ergonómica.

La marca Jonnesway garantiza un acabado sólido y preciso del producto.
La calidad es incomparable a cualquier sustituto más barato.

MEDICIÓN DEL ÁNGULO DE AVANCE DEL ENCENDIDO
1. Para medir el tiempo de encendido, proceda de la siguiente manera:
2. Localice las marcas de inspección en la polea y el bloque del motor.
3. Limpiarlos de suciedad y, si es necesario, cubrirlos con una gota de pintura blanca.
4. Encuentre el valor de avance de encendido, la velocidad del motor, la temperatura del aceite y la información sobre la necesidad de desconectar la línea de vacío del regulador de avance de encendido en el manual de servicio.
5. Arrancar el motor, llevarlo a la temperatura adecuada y comprobar la velocidad.

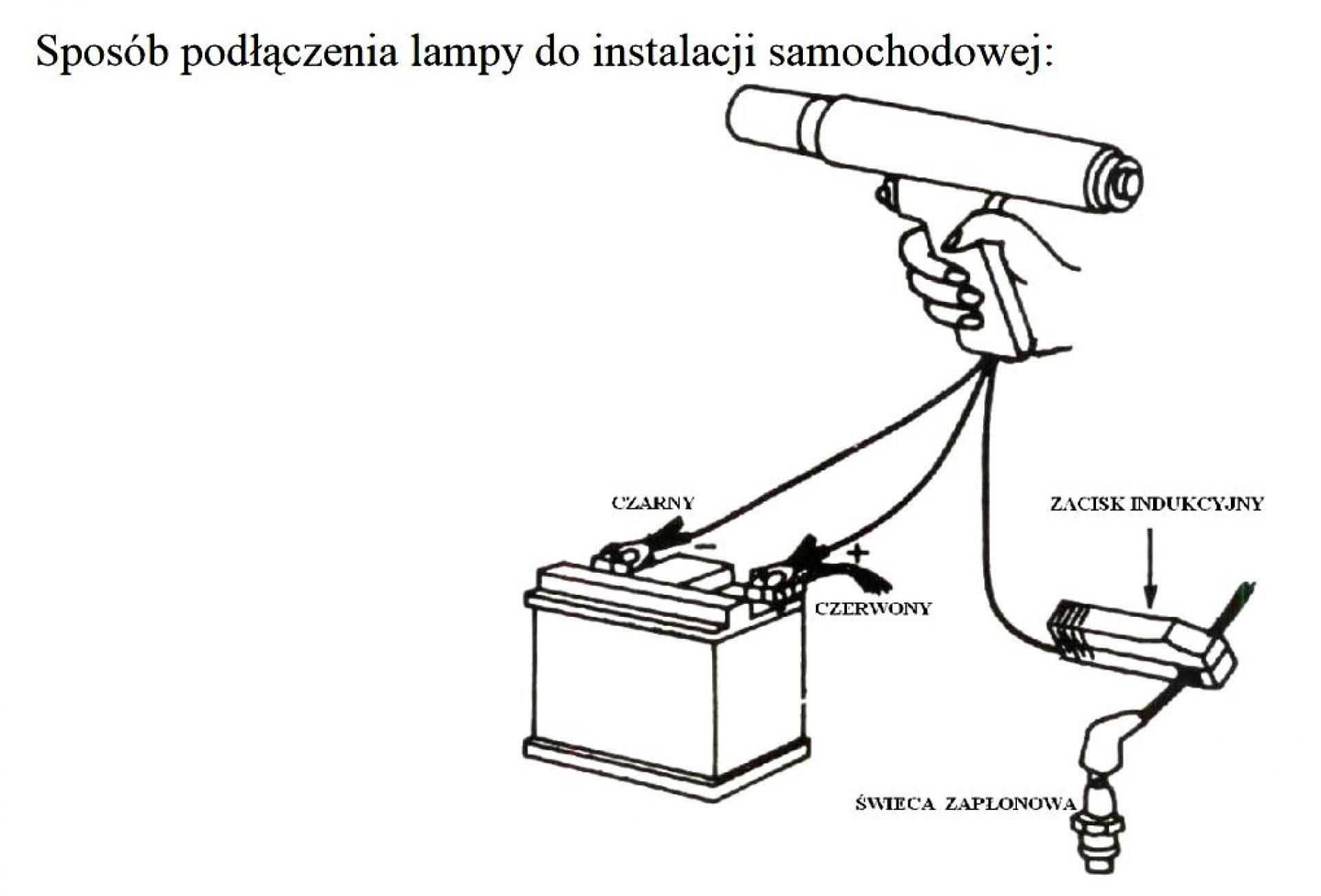

6. Conecte la lámpara al regulador (terminal negro al polo negativo, rojo al polo positivo) y coloque la sonda de inducción positiva en el cable de alto voltaje del primer cilindro. La flecha en la carcasa de la sonda debe apuntar hacia la bujía.

COMPROBACIÓN DEL REGULADOR DE AVANCE DEL ENCENDIDO POR VACÍO.
1. Conecte la manguera de vacío al puerto de vacío del regulador de sincronización de encendido.
2. Deje el motor al ralentí.
3. Dirija la luz de la lámpara estroboscópica hacia las señales de control y recuerde su ubicación.
4. Retire la manguera de vacío del puerto de vacío del regulador de sincronización de encendido.
5. Dirija la luz de la lámpara estroboscópica hacia las señales de control.
6. Si la posición de los caracteres permanece sin cambios, el controlador está dañado.
7. Presione el botón del flash y dirija la luz del flash hacia las marcas de control. Compare su ubicación con las recomendaciones del fabricante.

AJUSTE DEL ÁNGULO DE ENCENDIDO.
Si las marcas de control están ubicadas incorrectamente, se debe ajustar el ángulo de encendido.
1. Afloje el tornillo que fija el dispositivo de encendido.
2. Mientras gira la carcasa del dispositivo de encendido, observe la posición de las marcas de control a la luz de la lámpara estroboscópica.
3. Después de lograr la posición correcta de las marcas de control, apriete el tornillo que sujeta el dispositivo de encendido.
4. Desconecte la luz estroboscópica.
5. En el caso de un sistema de encendido que funcione correctamente, la imagen de las señales es constante y regular.

COMPROBACIÓN DEL REGULADOR DE AVANCE DEL ENCENDIDO CENTRÍFUGO.
1. Dirija la luz de la lámpara estroboscópica hacia las señales de control.
2. Aumente suavemente la velocidad del motor, observando la posición de las marcas de control.
3. La posición de la marca de control en la rueda debe cambiar suavemente hasta alcanzar la posición especificada por el fabricante.
