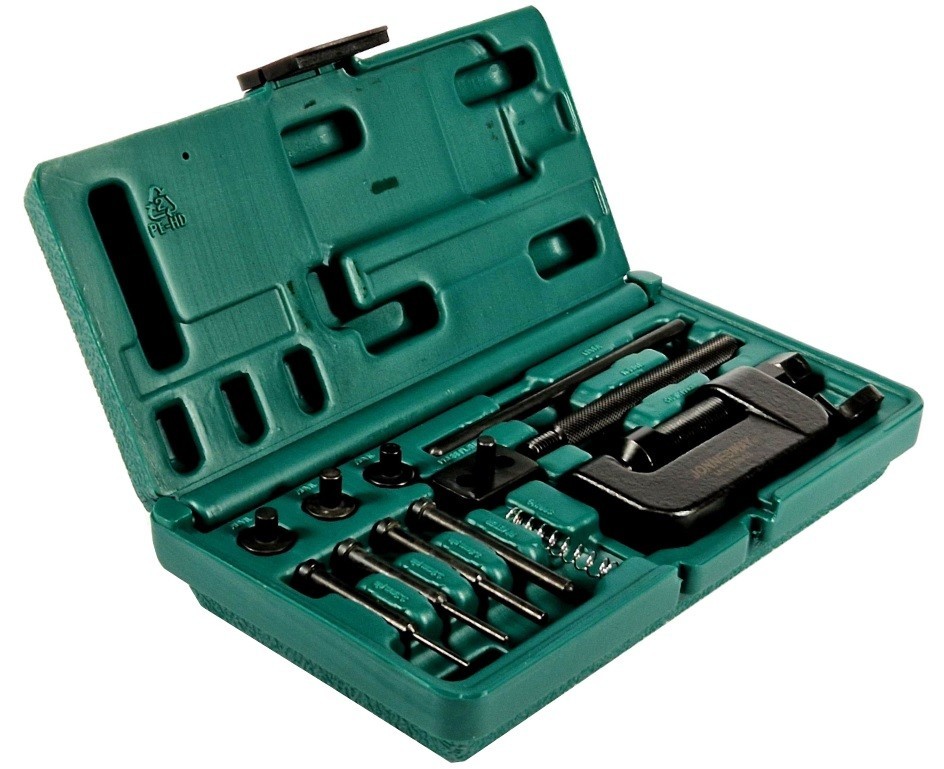

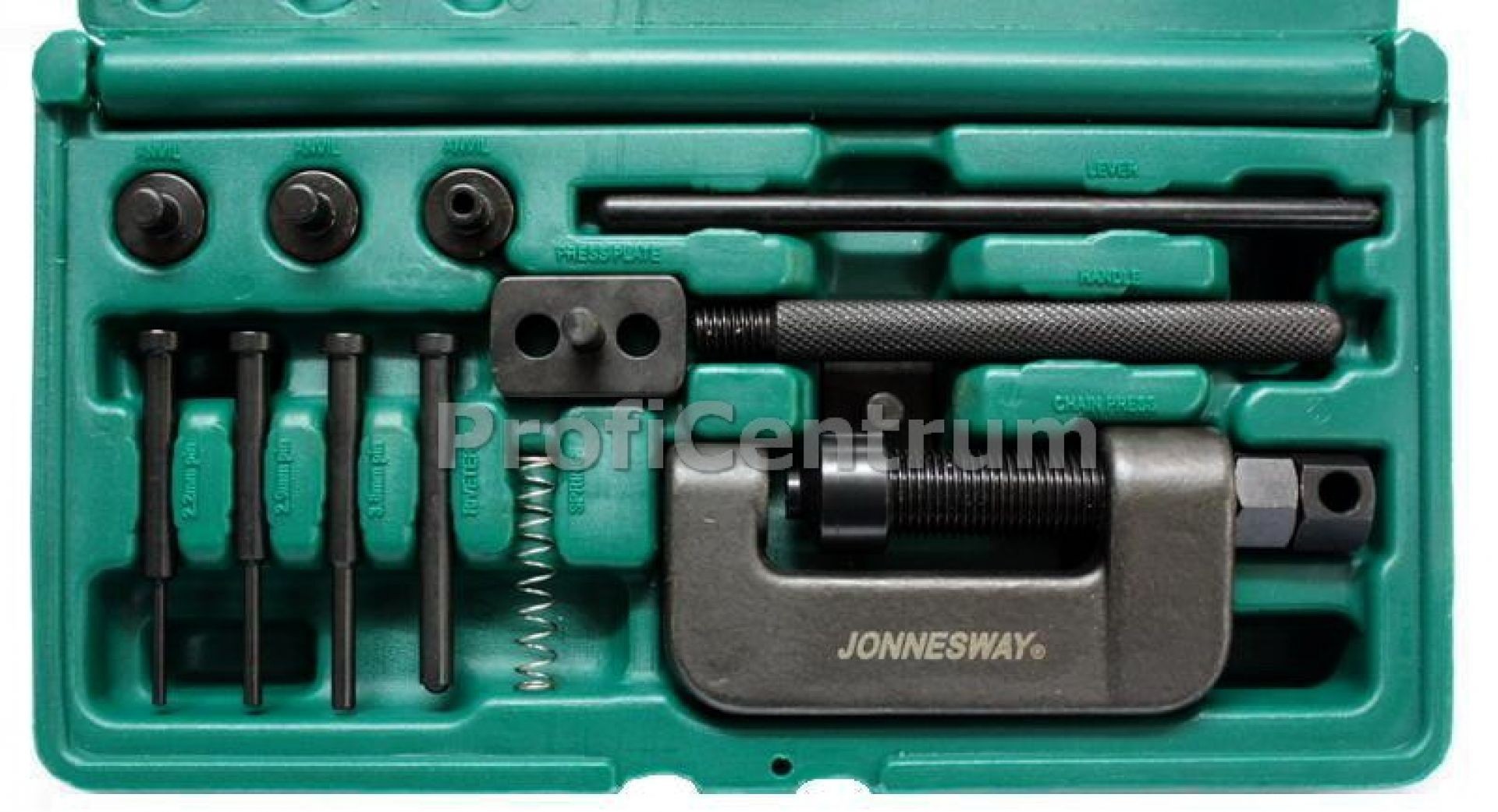

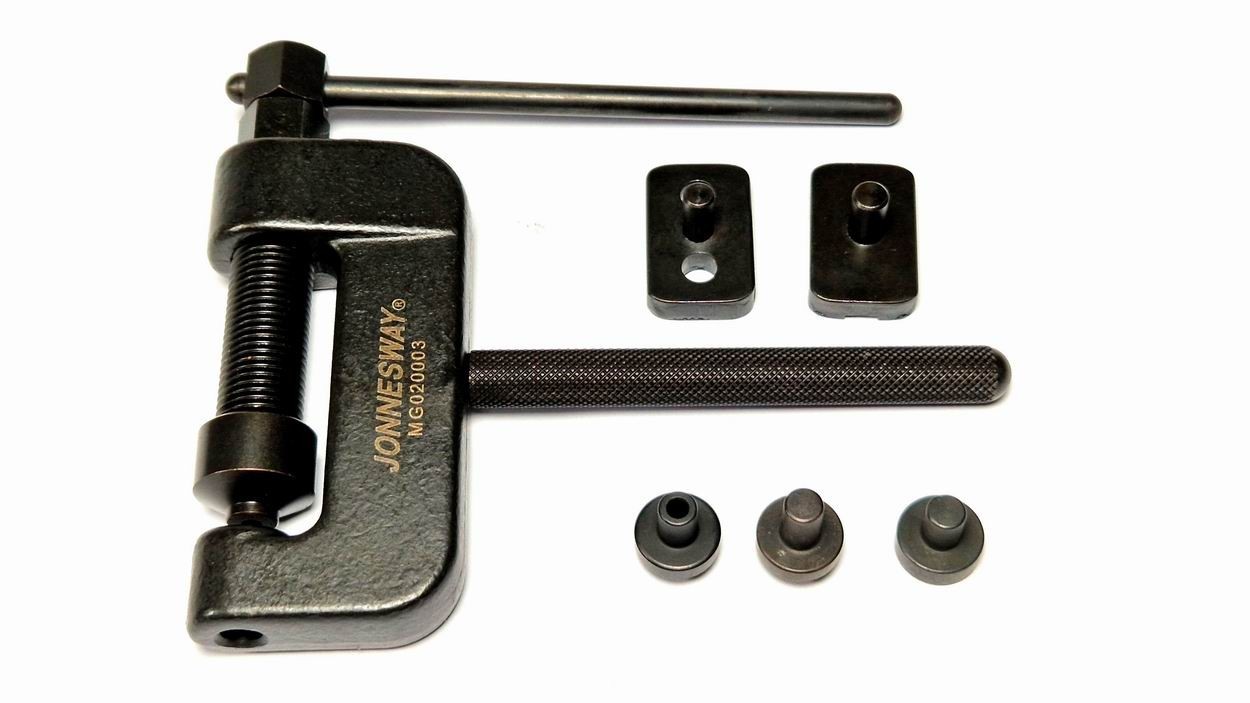

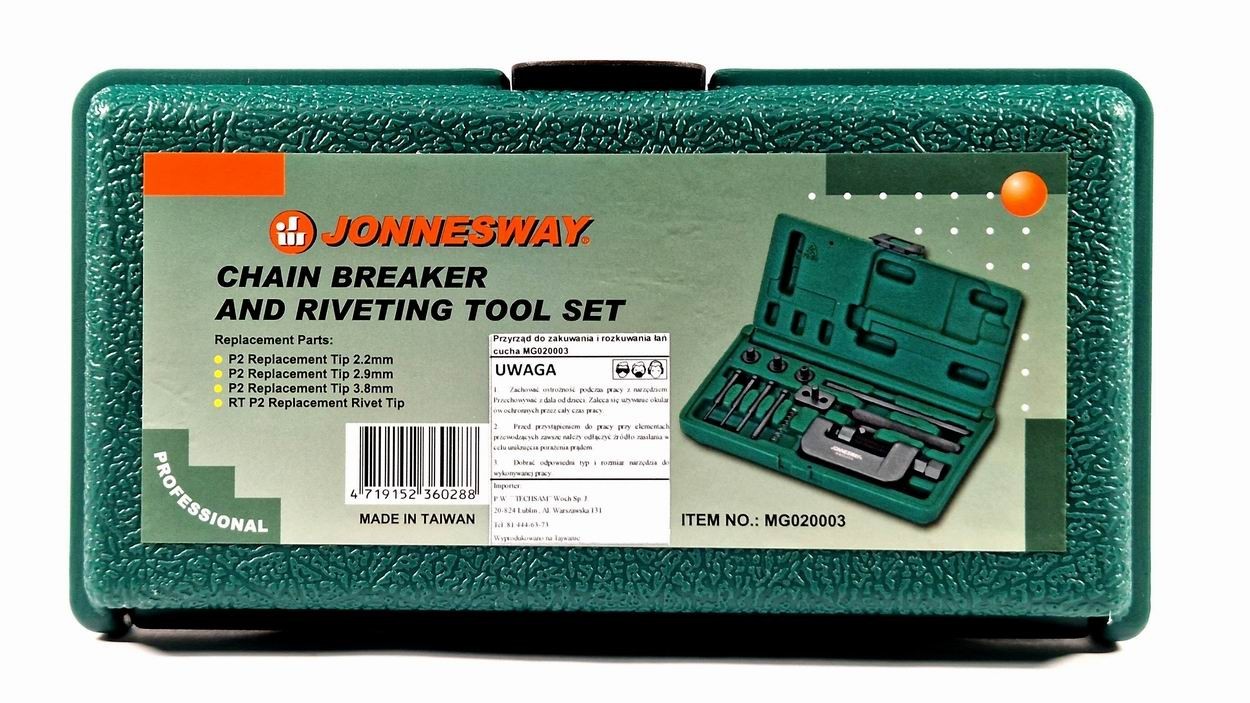

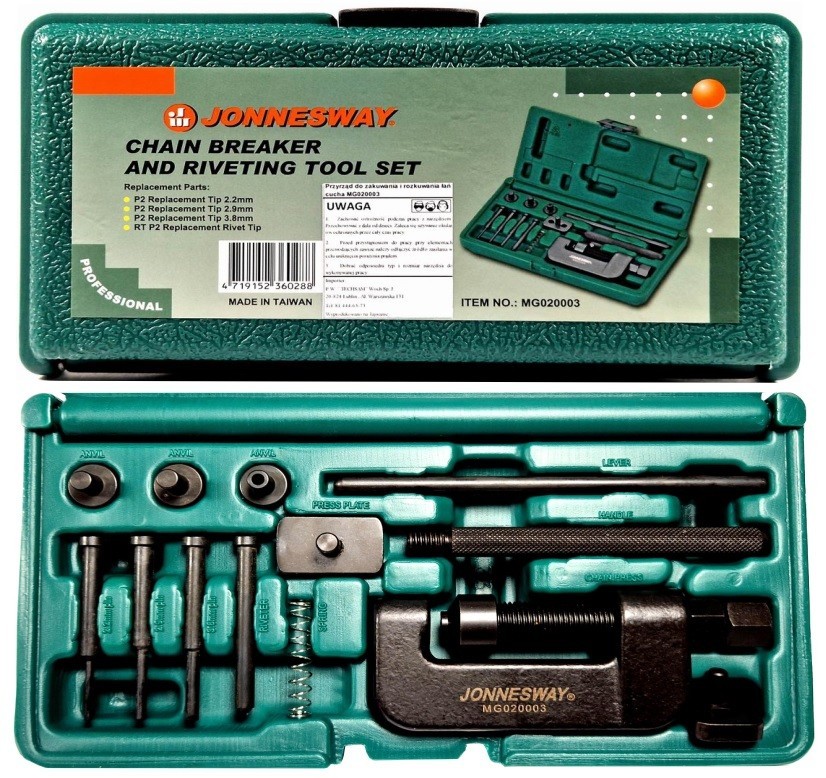

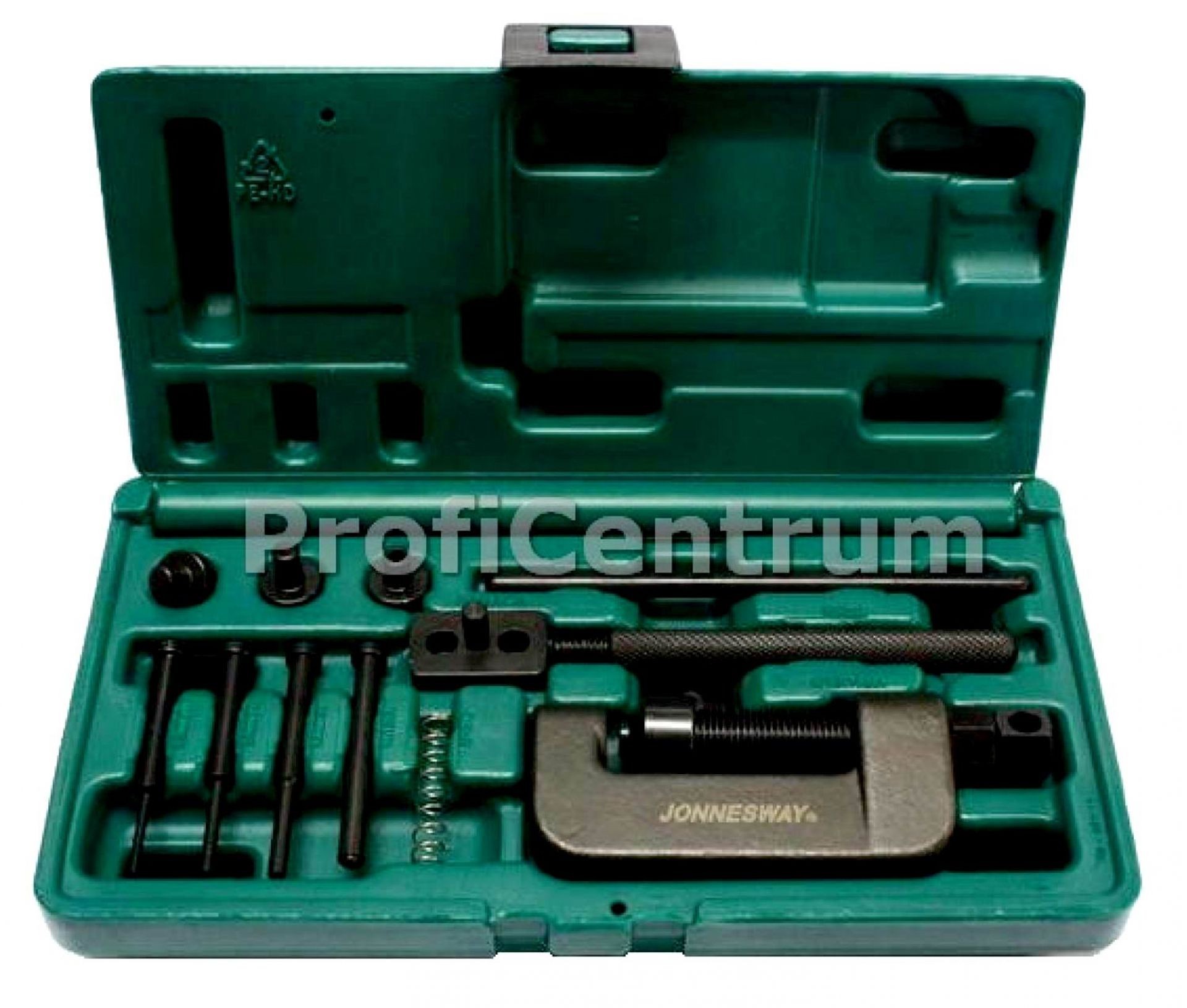

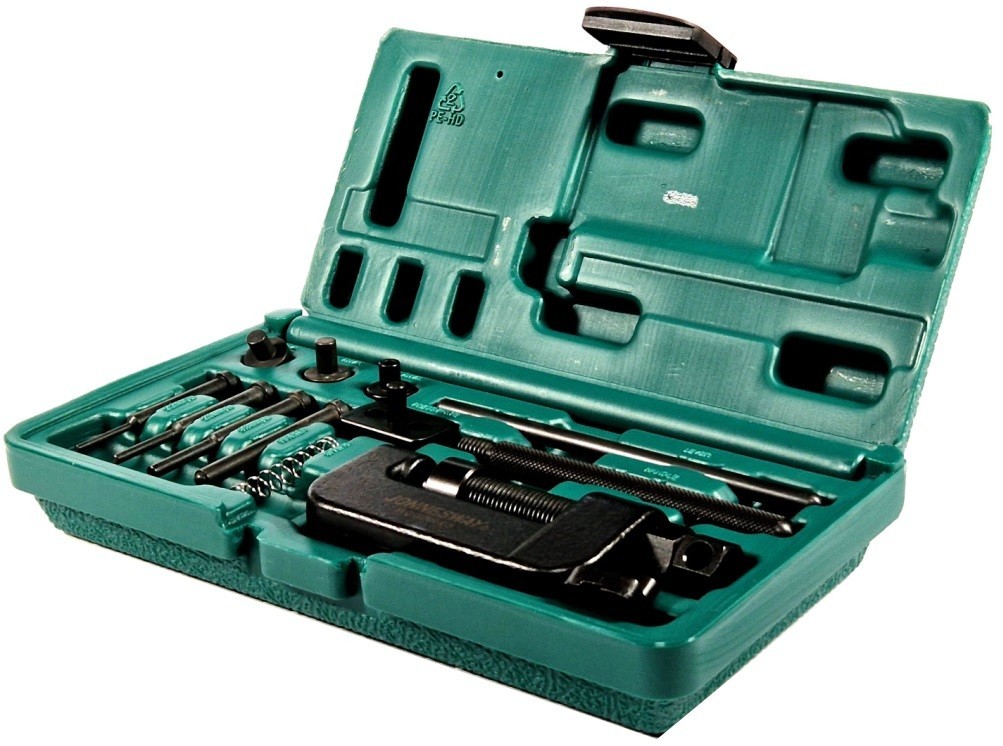

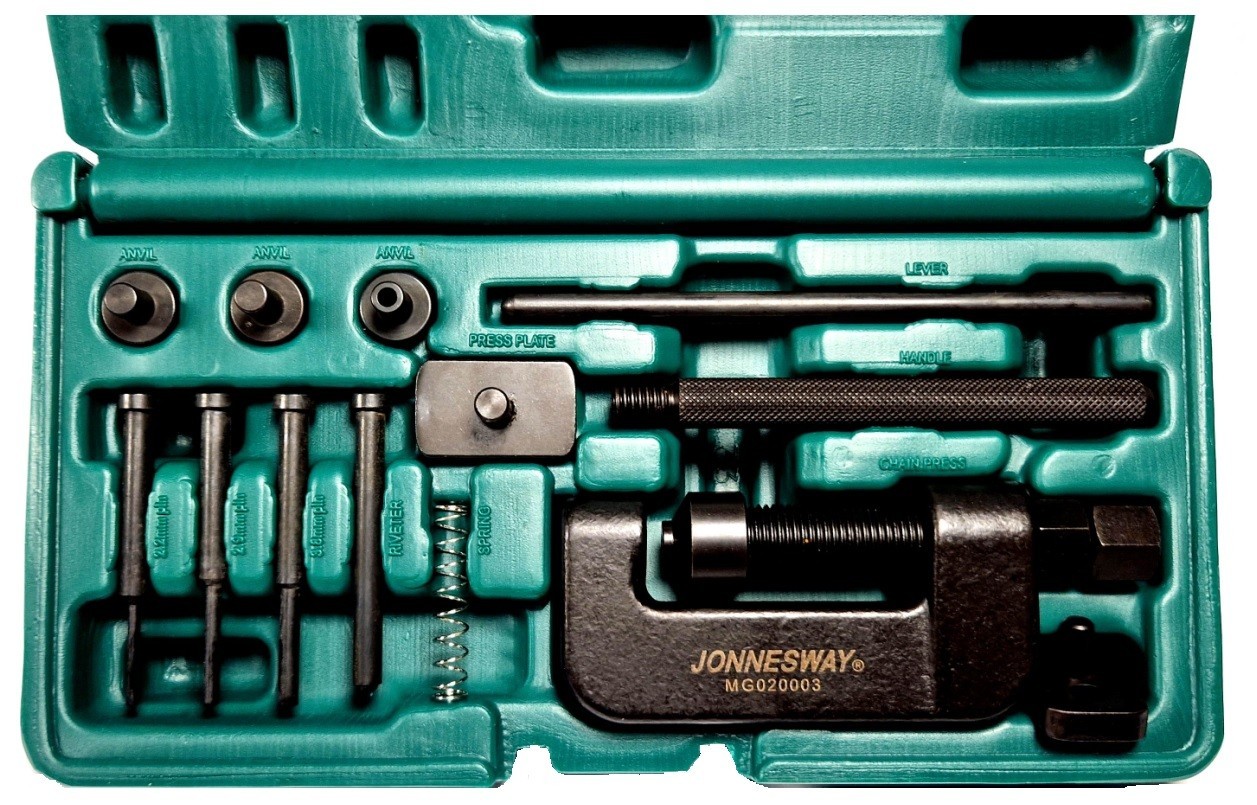

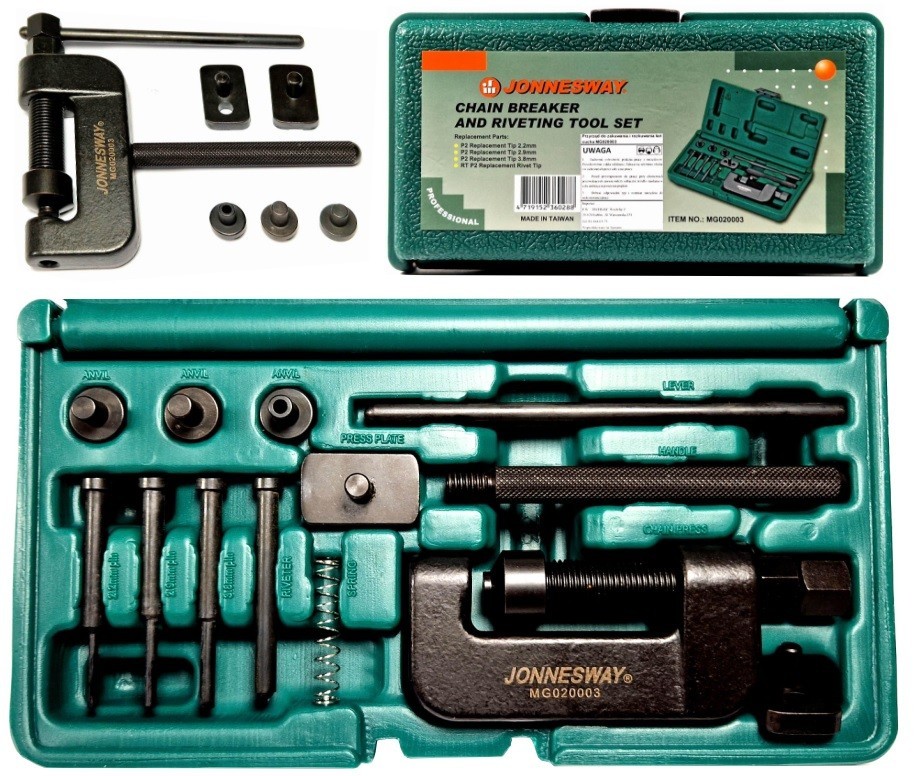

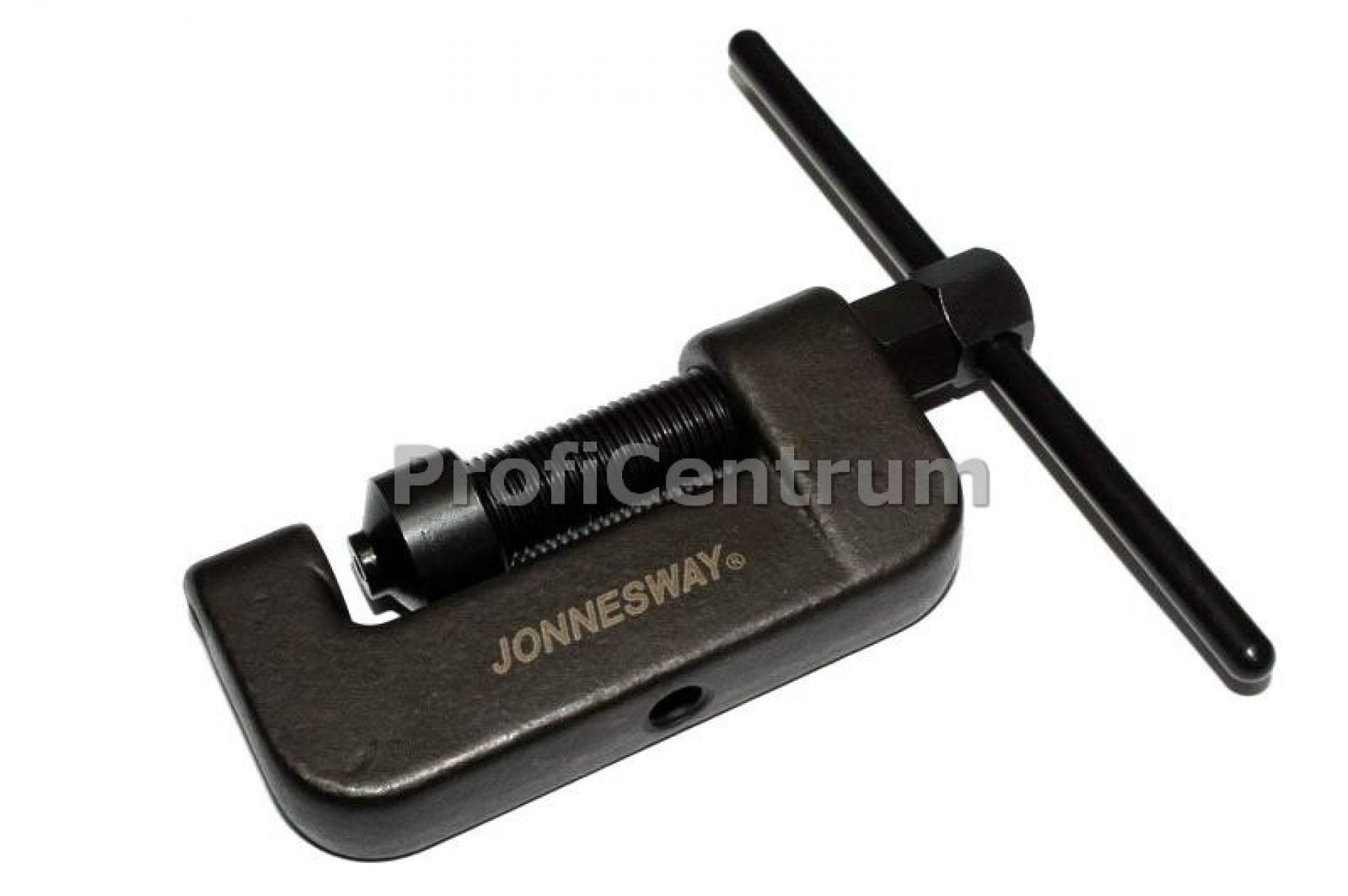

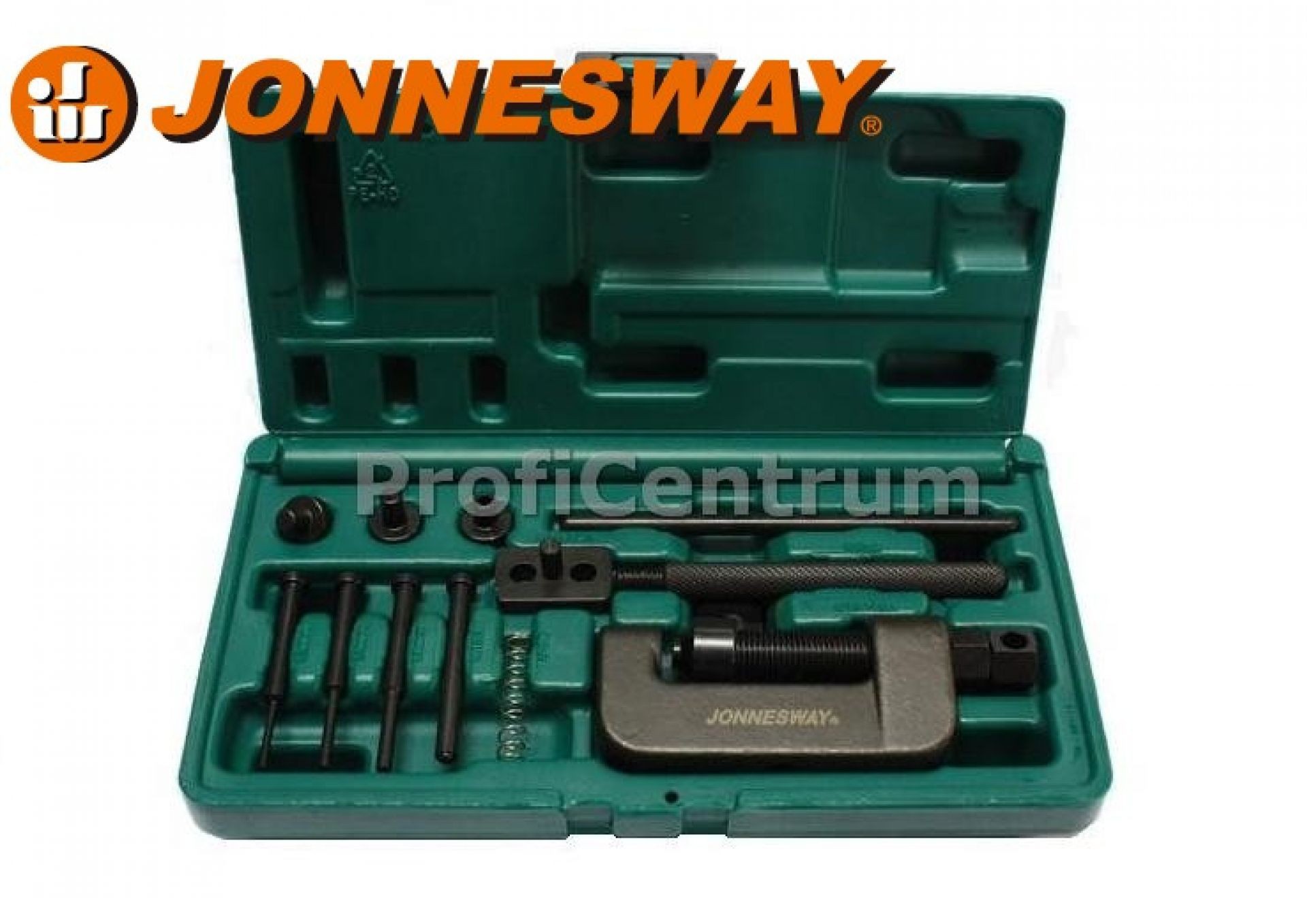

Máquina prensadora, dispositivo para prensar y romper cadenas, Jonnesway

Dispositivo profesional para romper y prensar cadenas en tamaños del 35 al 630.

ATENCIÓN:Para romper la cadena 630, primero debes cortar las cabezas de los remaches. Se puede utilizar para todo tipo de cadenas, tanto de transmisión como, por ejemplo, de distribución.

CÓMO UTILIZAR:

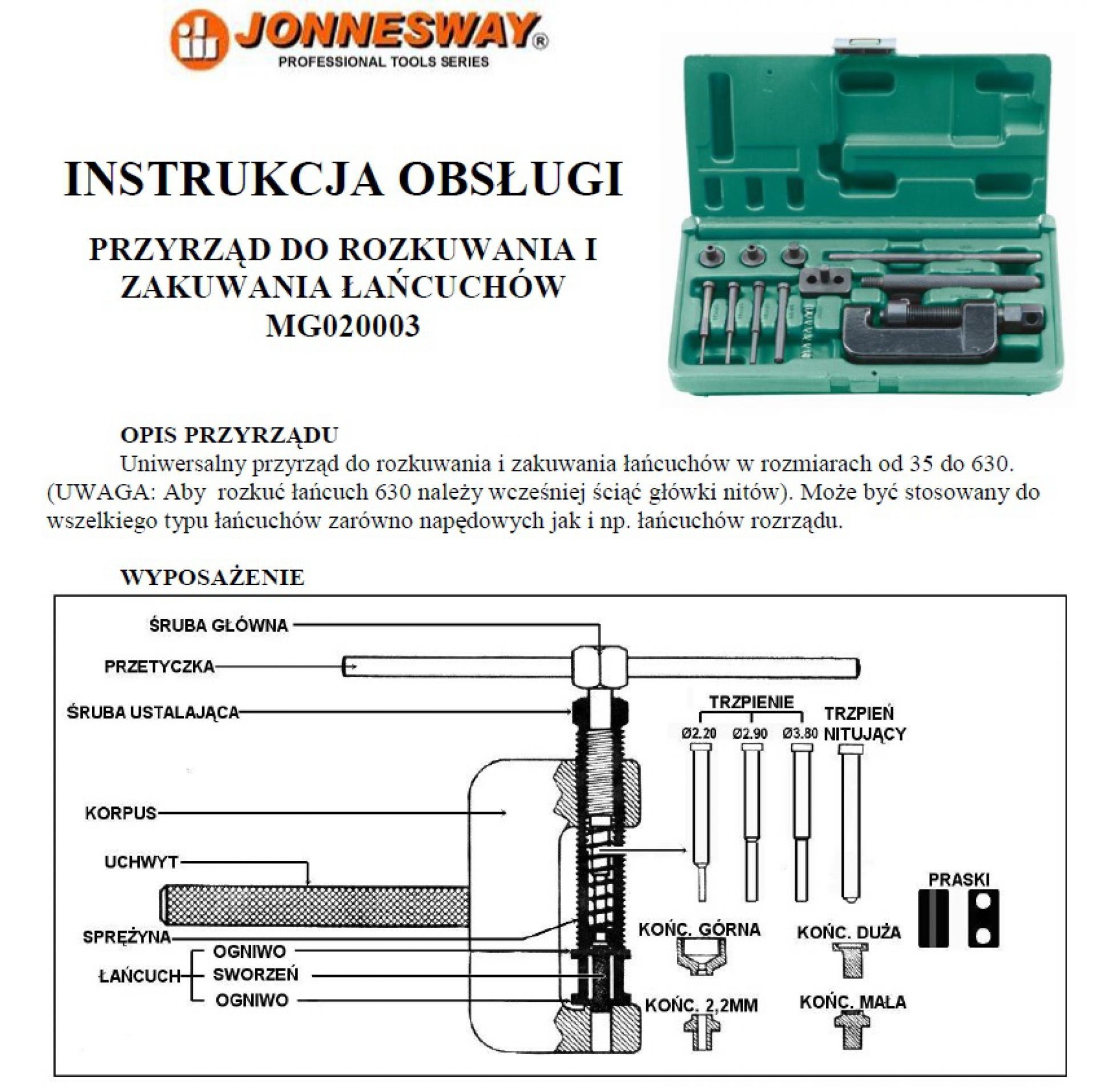

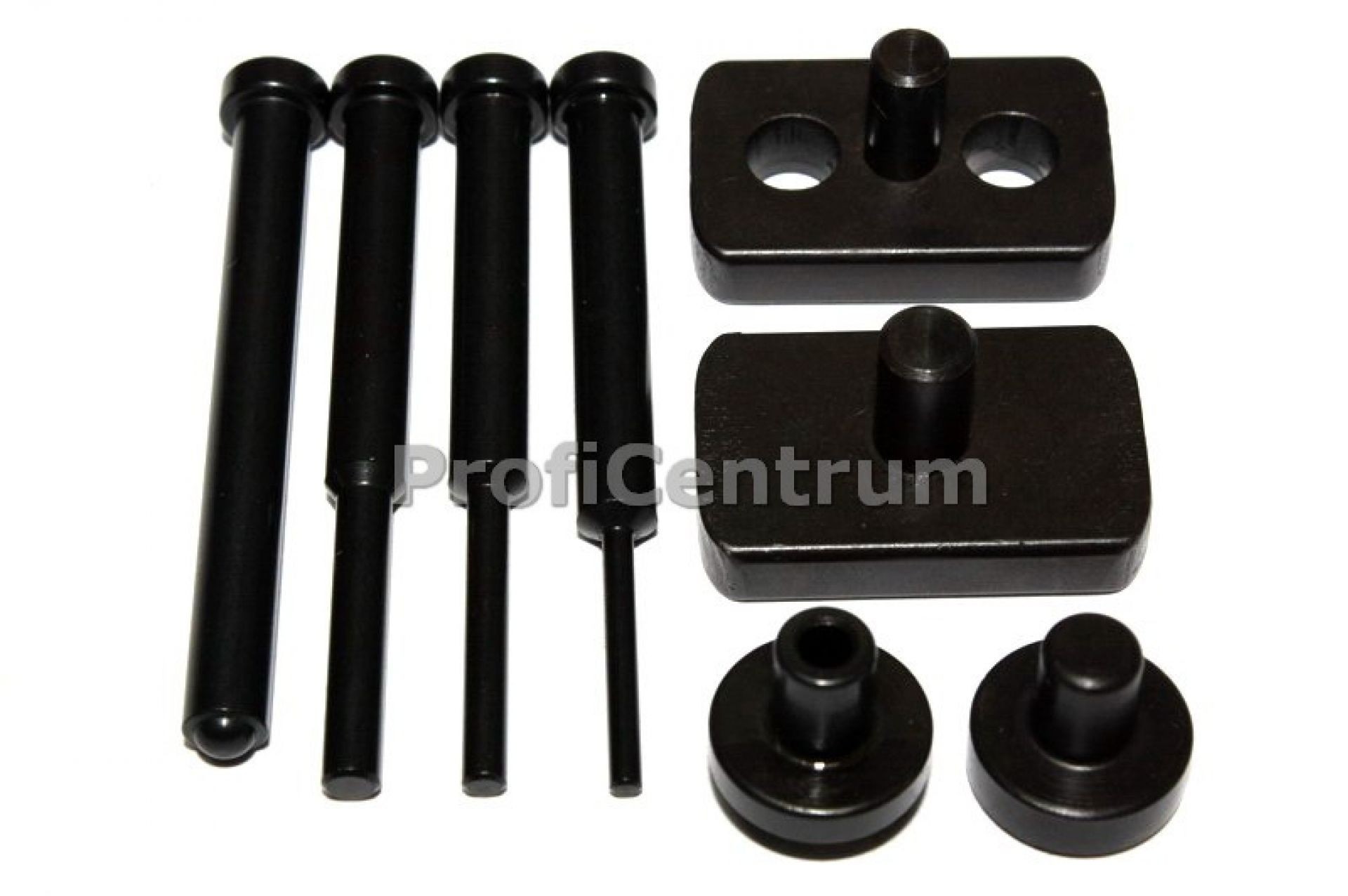

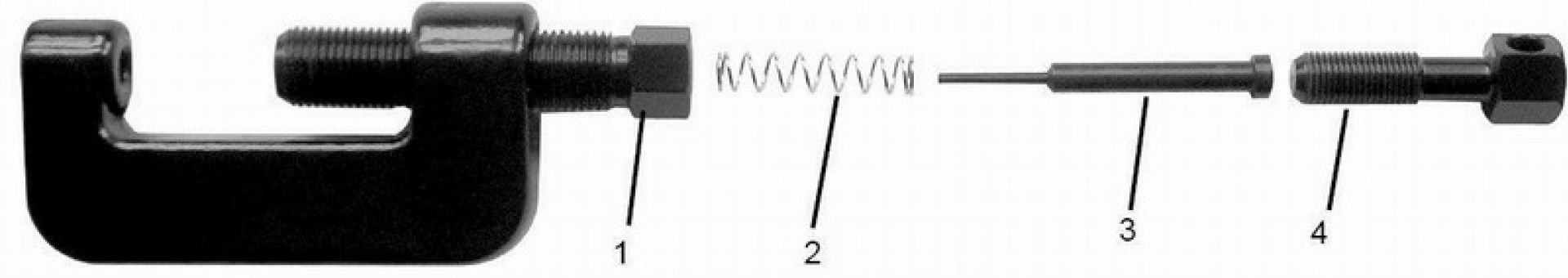

El diagrama de montaje del dispositivo se muestra en el siguiente diagrama. El pasador de 2,2 mm se utiliza principalmente para cadenas de distribución. El pasador de 2,9 mm es para cadenas de tamaño 25 o 35, y el pasador de 3,8 mm es para cadenas de transmisión de motocicletas de tamaños 428 – 530 y 630.

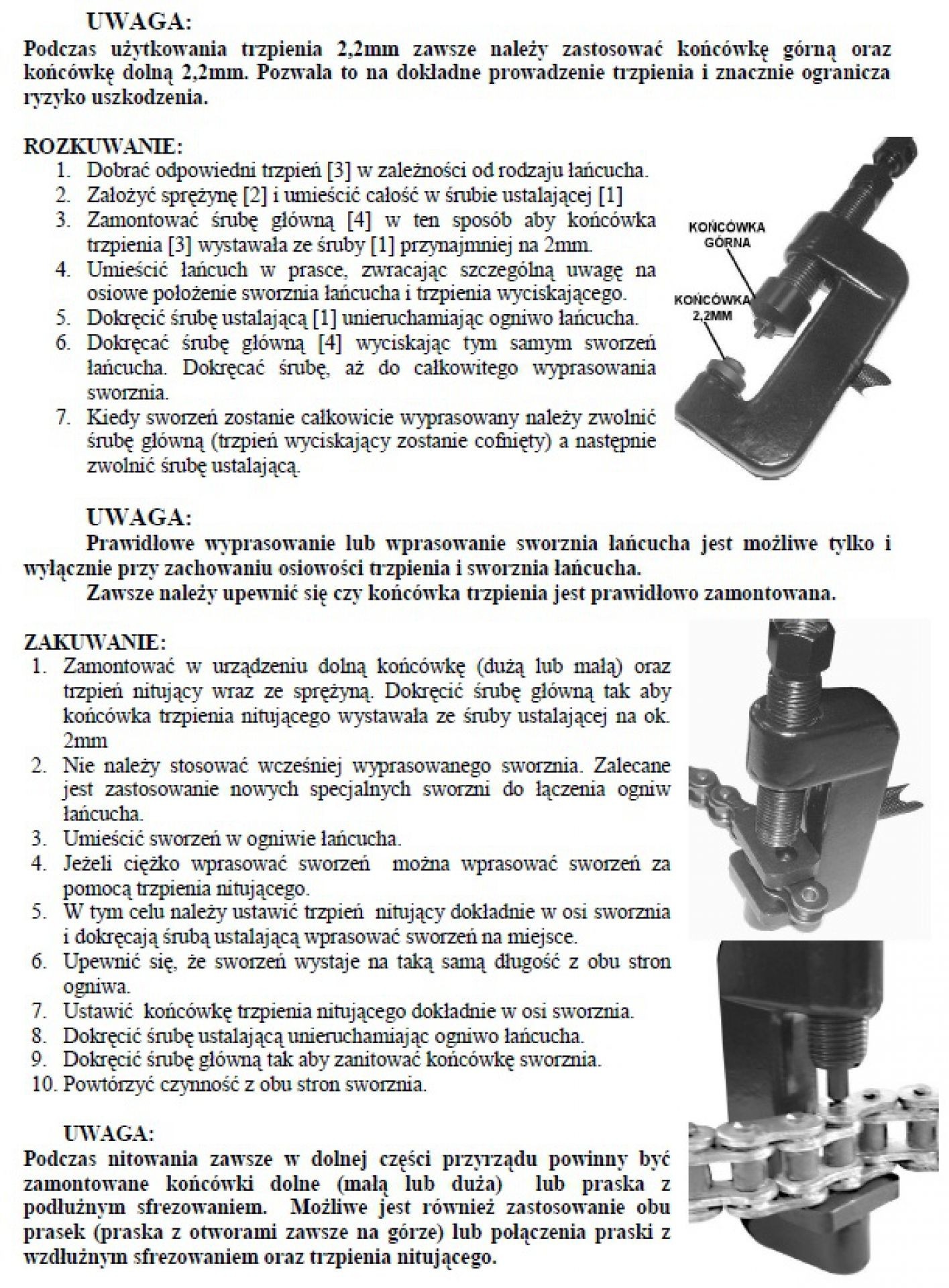

ATENCIÓN:
Cuando utilice un vástago de 2,2 mm, utilice siempre una punta superior y una punta inferior de 2,2 mm. Esto permite una guía precisa del pasador y reduce significativamente
riesgo de daño.

FORJA:
1. Seleccione el pasador [3] apropiado según el tipo de cadena.
2. Instale el resorte [2] y coloque todo en el tornillo de fijación [1].
3. Instale el tornillo principal [4] de modo que la punta del pasador [3] sobresalga del tornillo [1] al menos 2 mm.
4. Colocar la cadena en la prensa, prestando especial atención a la posición axial del pasador de la cadena y del pasador de presión.
5. Apriete el tornillo de fijación [1] para asegurar el eslabón de la cadena.
6. Apriete el tornillo principal [4] presionando así el pasador de la cadena. Apriete el tornillo hasta que el pasador esté completamente presionado.
7. Cuando el pasador esté completamente presionado, suelte el tornillo principal (el pasador de presión se retraerá) y luego suelte el tornillo de fijación.
ATENCIÓN:
Sólo es posible presionar correctamente el pasador de la cadena si el pasador y el pasador de la cadena están alineados.
Asegúrese siempre de que el extremo del pasador esté instalado correctamente

CREACIÓN:
1. Instale la punta inferior (grande o pequeña) y el pasador de remachado con el resorte en el dispositivo. Apriete el tornillo principal hasta
la punta del pasador de remachado sobresalía del tornillo de fijación aproximadamente 2 mm
2. No utilice un pasador previamente presionado. Se recomienda utilizar pasadores especiales nuevos para conectar los eslabones de la cadena.
3. Coloque el pasador en el eslabón de la cadena.
4. Si resulta difícil presionar el pasador, puede presionarlo utilizando un mandril de remachado.
5. Para hacer esto, coloque el pasador de remachado exactamente en el eje del pasador y apriete el tornillo de fijación para presionar el pasador en su lugar.
6. Asegúrese de que el pasador sobresalga la misma longitud en ambos lados del eslabón.
7. Coloque la punta del mandril de remachado exactamente en el eje del pasador.
8. Apriete el tornillo de fijación para asegurar el eslabón de la cadena.
9. Apriete el tornillo principal para remachar el extremo del pasador.
10. Repita el procedimiento en ambos lados del pasador.
ATENCIÓN:
Al remachar, siempre se deben instalar en la parte inferior del dispositivo los extremos inferiores (pequeños o grandes) o una prensa con fresado longitudinal. También es posible utilizar ambas prensas (la prensa con los agujeros siempre arriba) o una combinación de prensa con fresado longitudinal y mandril de remachado.

La marca Jonnesway garantiza un acabado sólido y preciso del producto.
La calidad es incomparable a cualquier sustituto más barato.
El dispositivo también está destinado a un uso profesional.
