MEDIDOR DIGITAL MULTIFUNCIÓN TRUE RMS CON RANGO AUTOMÁTICO

Descripción del Producto

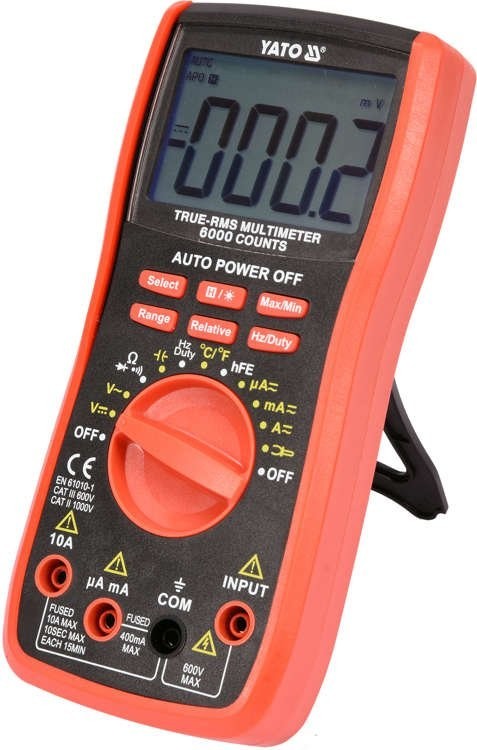

El medidor universal YT-73085 con función TRUE RMS y rango automático para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Además de la velocidad de funcionamiento, su indudable ventaja es la posibilidad de utilizar un accesorio adicional en forma de pinzas de medición, p. YT-73090, para medir corrientes de alto valor.

MEDIDAS BÁSICAS

Medición de voltaje CA: CA 0-600 V, TRUE RMS
Medición de voltaje CC: CC 0-600 V
Medición de corriente alterna: A.C. 0-10A, TRUE RMS
Medición de intensidad de corriente continua: D.C. 0-10A
Medición de resistencia: 0-60MΩ
prueba de diodo: IF 0.8mA, UR 3.3V
prueba de continuidad del circuito: 0-100Ω

MEDIDAS ADICIONALES

Medición de capacidad del condensador: 0-60mF
Medición de frecuencia: 0-10Mhz
medición de temperatura: -40 a 1370°C
Medición del factor de llenado: 0,1-99%
Prueba de transistor hFe: 0-1000, adaptador de medición desmontable

PRECISIÓN DE LA MEDICIÓN

Un ejemplo de cómo determinar la precisión para medir voltaje CA. Cálculos para el resultado de la medición: 235V

La precisión de medición del medidor YT-73085 para este rango es: ±(1% + 8), resolución 0,1V.
Fórmula de cálculo del error de medición: (resultado de la medición x 1%) + 8 x resolución
cálculos: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15V

El resultado real teniendo en cuenta el error de medición para la indicación 235V = 235 ± 3,15V

resultado teniendo en cuenta el error de medición para indicar la medición de voltaje CC: 12V = 12 ± 0.126V
resultado teniendo en cuenta el error de medición para indicar la medición de corriente alterna: 8A = 8 ± 0,3A

En el manual del usuario se puede encontrar una tabla con la resolución y precisión de una medición determinada.

FUNCIONES INTEGRADAS

TRUE RMS: un medidor con esta función calcula el valor efectivo real de voltaje y corriente alterna para formas de onda sinusoidales y no sinusoidales. El dispositivo primero mide el valor real de la onda sinusoidal en varios intervalos de tiempo → luego eleva al cuadrado los resultados de la medición → los suma → calcula el promedio → y finalmente eleva al cuadrado el resultado promedio. El resultado de la medición es el valor efectivo real de la tensión/corriente alterna, incluso para una onda sinusoidal o cuadrada deformada.
AUTO – ajuste automático del rango de medición. Al medir valores desconocidos con un medidor con cambio de rango manual mediante una perilla, las mediciones deben realizarse secuencialmente desde el rango más grande hasta el rango que brinde el resultado más preciso; de lo contrario, corre el riesgo de dañar el dispositivo. Sin embargo, en el caso de un multímetro con función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. Por defecto, el medidor comienza en modo AUTO
RANGO: cambio manual del rango de medición. Una función útil al comprobar muchos de los mismos componentes con un valor conocido, p. una serie de resistencias. Configurar manualmente el rango acortará significativamente el tiempo de dichas mediciones
SELECT – cambiar el modo de medición, p.e. cambio de medición de resistencia a prueba de diodos o prueba de continuidad del circuito
RELATIVO: el uso de la función durante la medición restablecerá la pantalla a cero y adoptará el valor visible antes de la pantalla como nivel de referencia. La siguiente medición mostrará la diferencia entre el valor medido y el valor de referencia almacenado.
HZ/Duty: el botón al configurar la perilla en la posición de medición de frecuencia cambiará la configuración a medición del ciclo de trabajo/factor de trabajo.
DATA HOLD [H] – mantener el valor medido actualmente en la pantalla
MAX/MIN: mantener el valor máximo o mínimo de la medición actual en la pantalla

INFORMACIÓN ADICIONAL

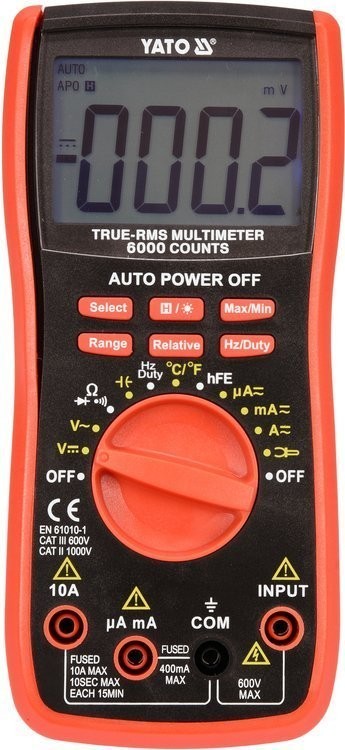

Pantalla LCD, resultado máximo mostrado: 5999
retroiluminación de la pantalla
Señal audible en la prueba de continuidad para resistencia inferior a 50Ω.
capacidad de habilitar pruebas de continuidad de circuitos y diodos por separado

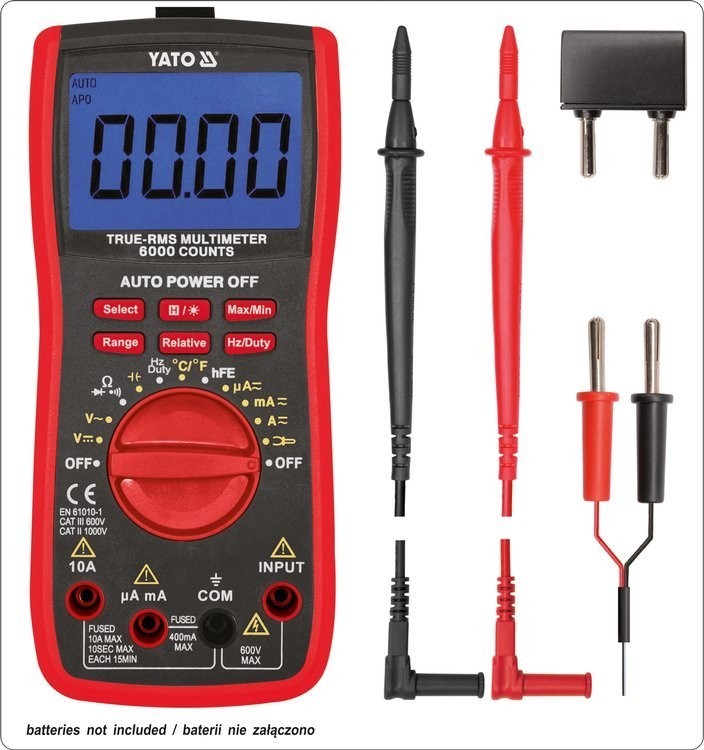

El juego incluye sondas de medición, una sonda de temperatura y un adaptador para prueba de transistores.
diseño con protección contra sobrecargas
Carcasa de plástico ABS + la denominada funda, es decir, una carcasa de goma que protege el medidor contra daños mecánicos
un colgante magnético le permite fijar el medidor a una superficie metálica como el capó de un automóvil.
Apagado automático del medidor después de 15 minutos.
indicador de batería baja
fuente de alimentación: batería de 9V (6F22)
