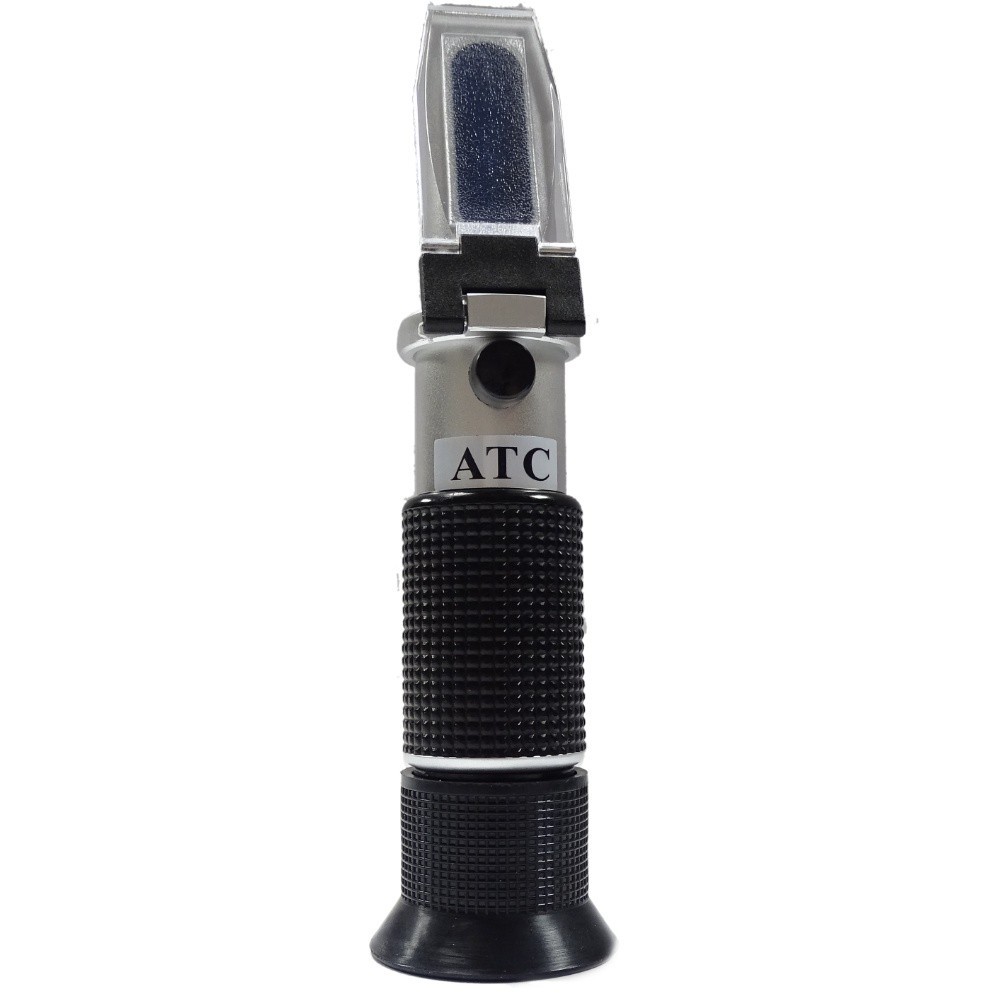

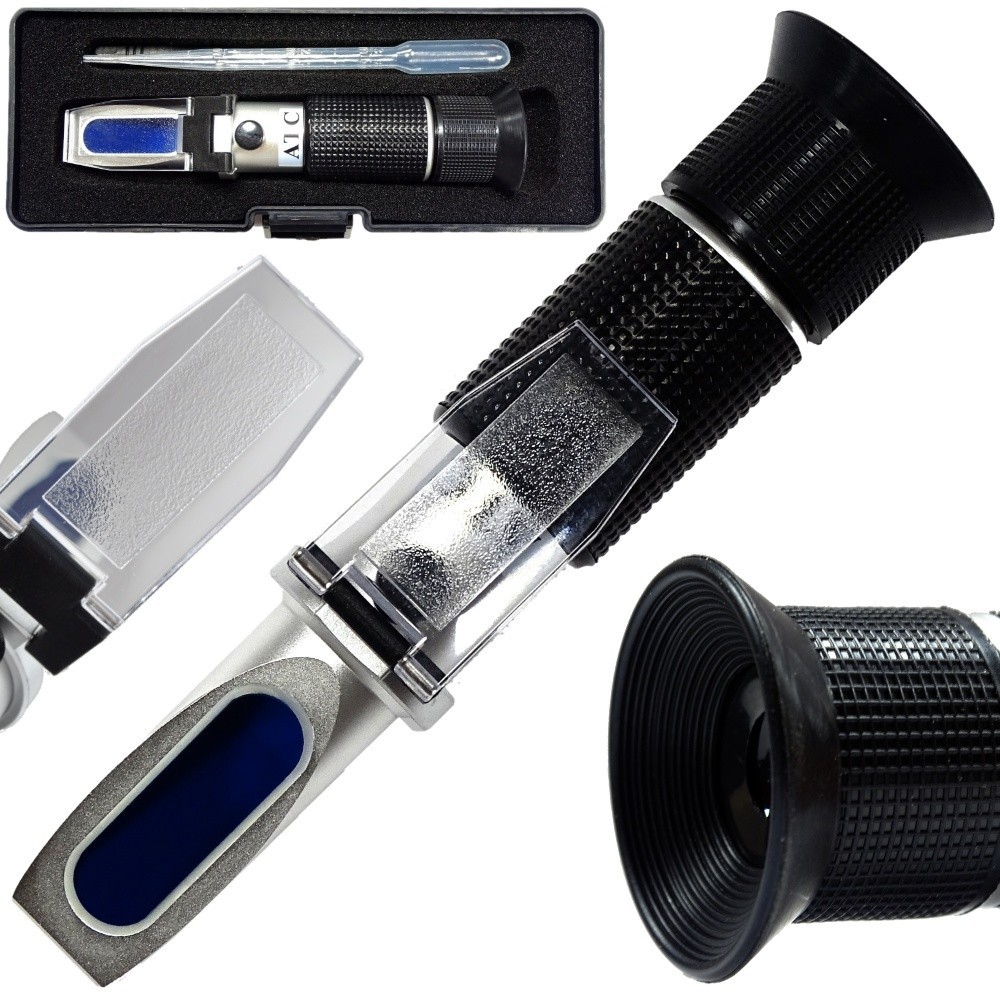

Refractómetro – medidor de electrolitos de refrigerante

REFRACTÓMETRO – MEDIDOR DE LÍQUIDO REFRIGERANTE
PROFESIONAL
S-AFT


CALIBRACIÓN

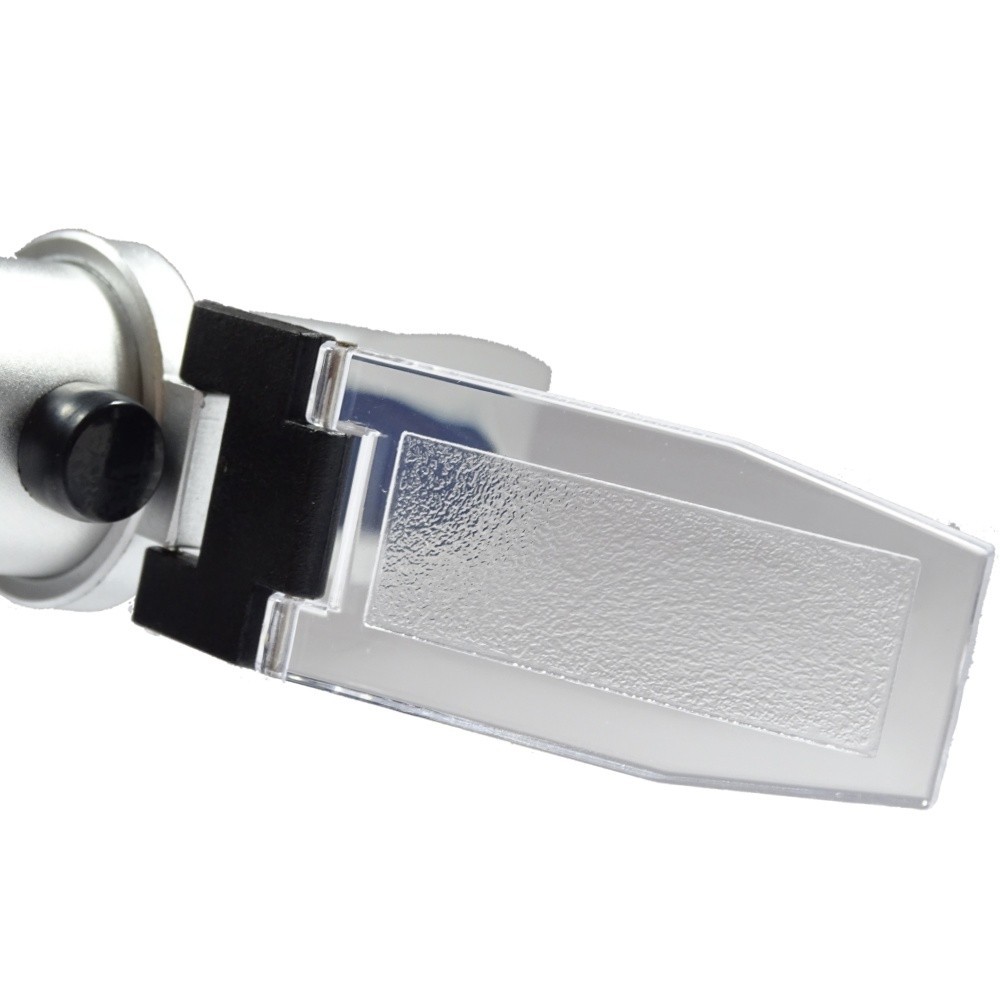

El dispositivo está calibrado para mediciones a 20ºC. Las mediciones se pueden realizar en el rango de 10ºC a +30ºC, pero es necesaria la calibración del instrumento si la temperatura de medición es diferente de 20ºC. Para calibrar, tomar una pipeta de agua destilada, colocar una gota en el prisma (1) y bajar la tapa del instrumento (2).

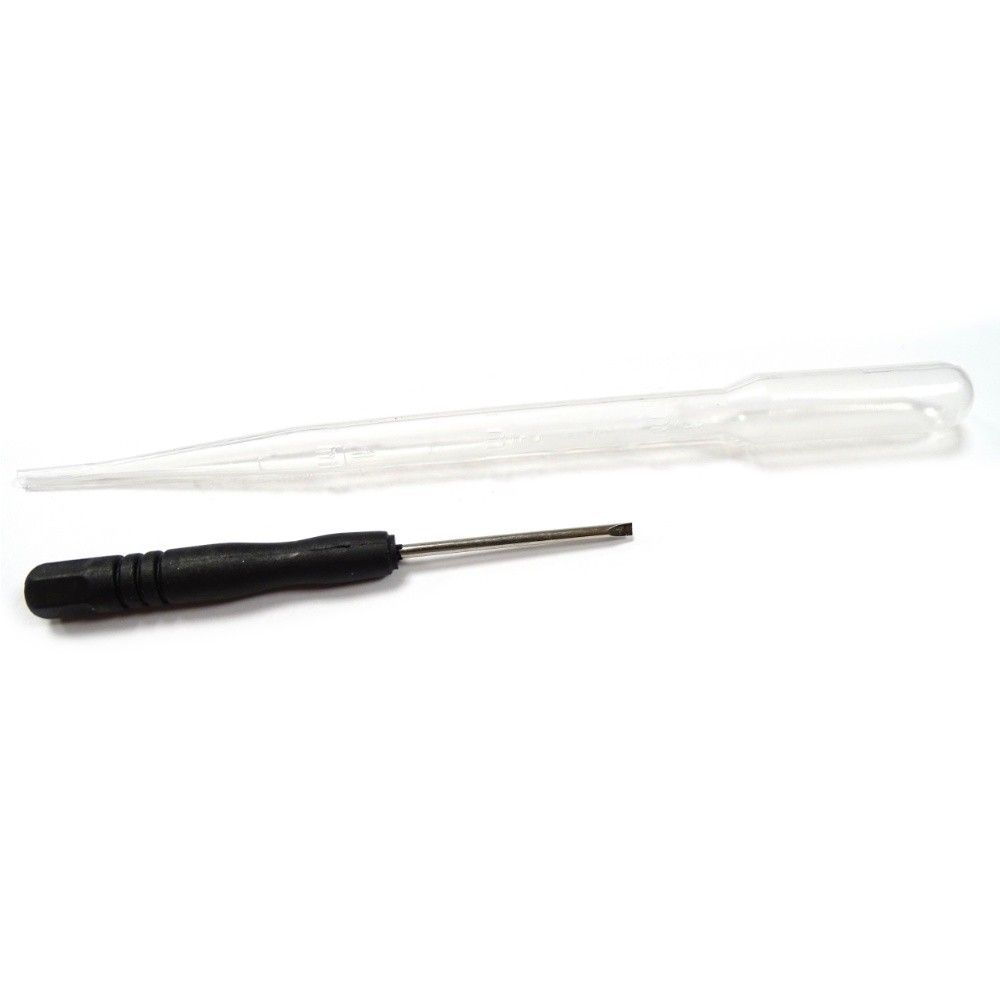

Utilizando el destornillador incluido en el kit, ajuste el tornillo de calibración (3) hasta que la línea de luz/sombra coincida con la línea de agua (WATERLINE).

A – Escala de temperatura de congelación del refrigerante, escalada en ºC en el rango de 0 a -50ºC con una precisión de 5ºC. Tiene dos escalas a la izquierda para fluidos a base de propileno y a la derecha para fluidos a base de etileno utilizados principalmente en Europa.
B – Escala de temperatura de congelación del líquido lavaparabrisas, escalada en ºC de 0 a -40ºC con una precisión de 10ºC
C – Escala de densidad del electrolito graduada en kilogramos por litro (kg/l) en el rango de 1,1 a 1,4 kg/l con una precisión de 0,01 kg/l
4 – Línea de luz/sombra que indica la lectura

PROCESO DE MEDICIÓN

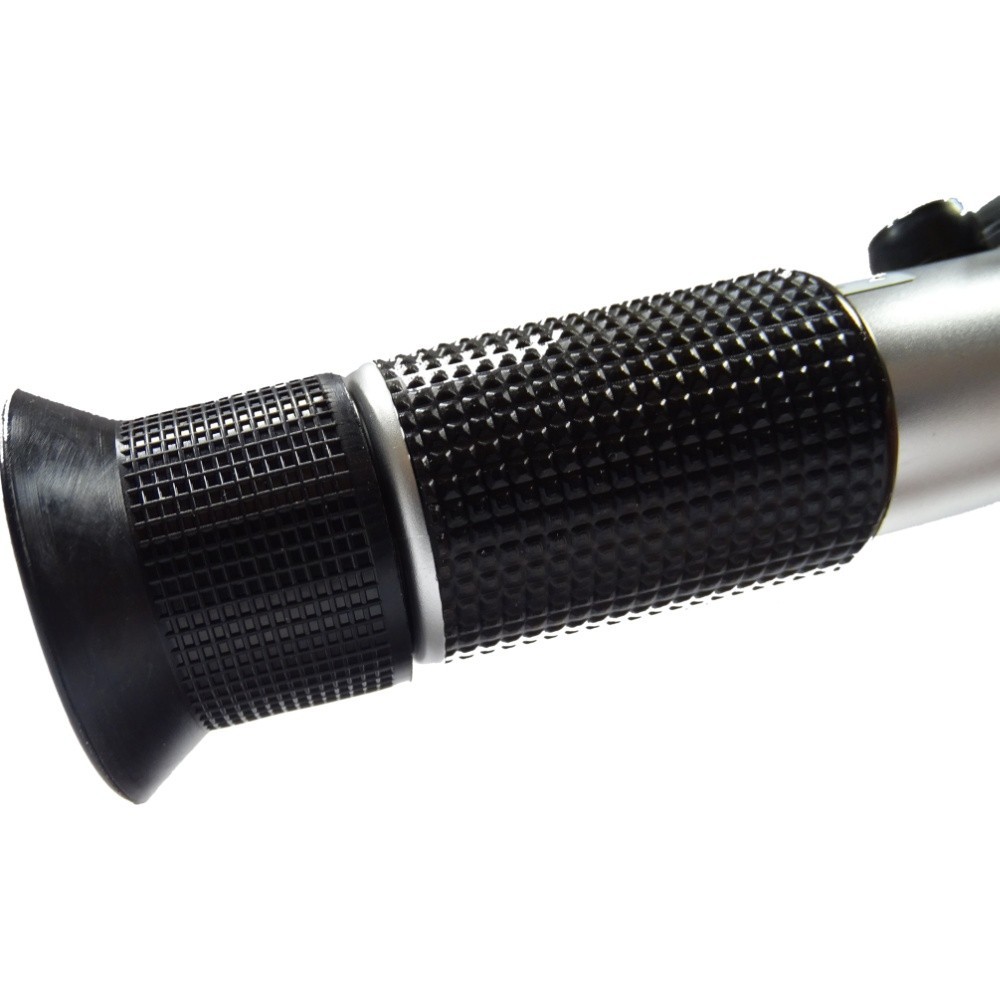

1- Apunte el instrumento hacia una luz brillante y gire el ocular (5) para enfocar.

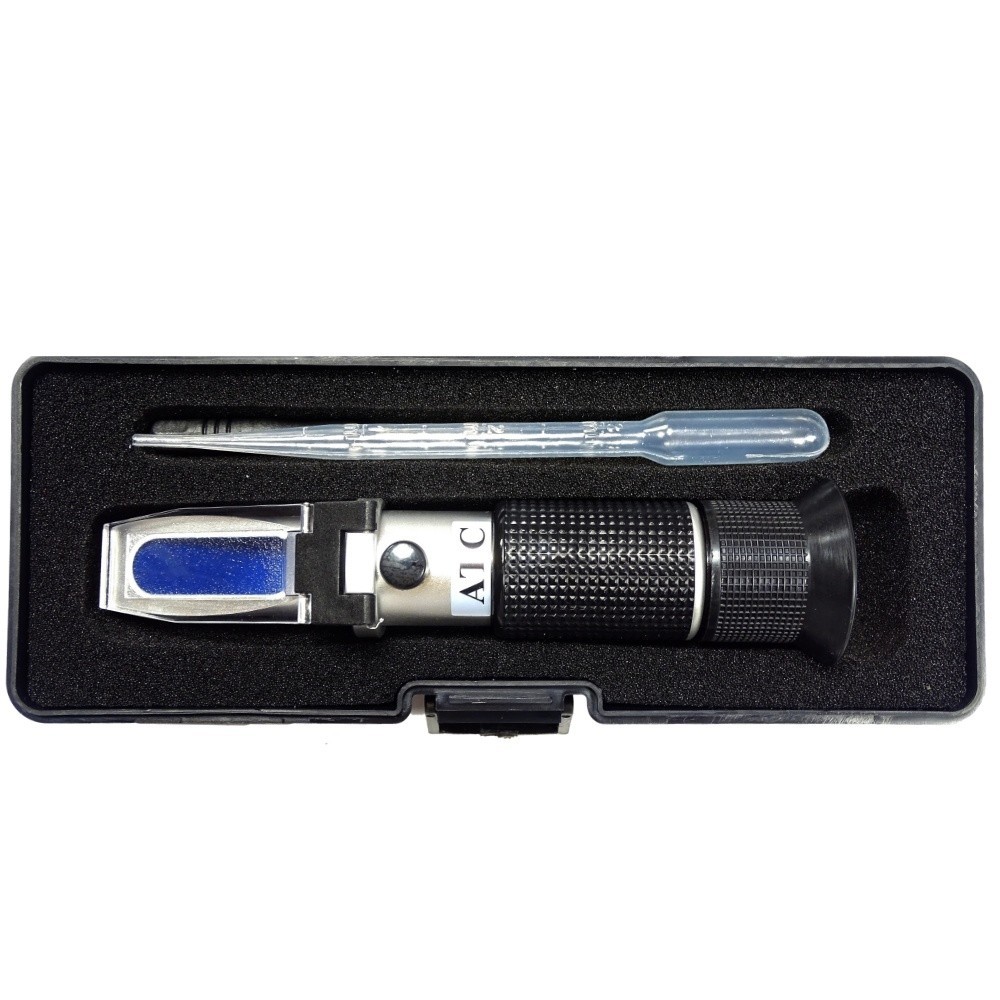

2- Utilizando las pipetas incluidas en el kit, tomar una pequeña cantidad del líquido a medir y colocar una o dos gotas sobre el prisma (1), bajar la tapa (2)
y presione ligeramente.
3 – Aparecerá una línea de luz/sombra en la escala, que indicará el punto de congelación o densidad según el líquido utilizado.
4 – Después de realizar la lectura, limpie bien el prisma utilizando el paño de algodón incluido en el kit.

¡ATENCIÓN!
•La calibración y las mediciones deben realizarse a la misma temperatura. Si la temperatura cambia rápidamente, se debe controlar cada 30 minutos.
•Después de la medición, no limpie el prisma con agua porque podría inundar la óptica interna del dispositivo.
•Manipule el instrumento con cuidado. Evite rayar el prisma. Guárdelo en un lugar seco para evitar que la óptica se empañe. Evite golpes durante el transporte.
•Tenga especial cuidado al medir la densidad del electrolito. El ácido de la batería es una sustancia corrosiva. Utilice siempre pipetas y no permita que el ácido entre en contacto con los ojos o la piel.
