SOPORTE PARA AFILAR BROCAS 3-18mm 5 ÁNGULOS CONDOR

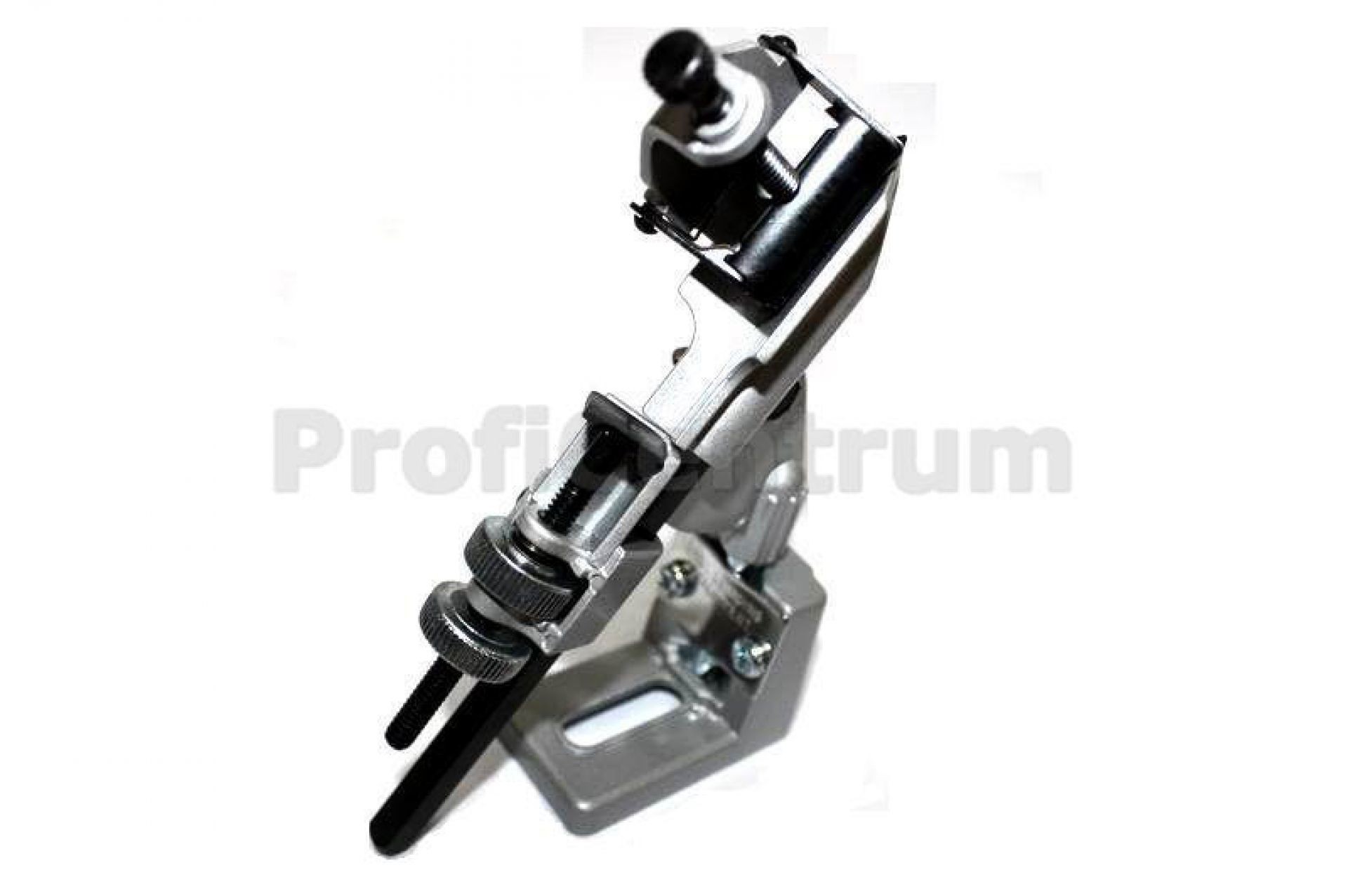

Un soporte diseñado para un montaje preciso de brocas – para rectificar brocas con diámetros3-18 mm

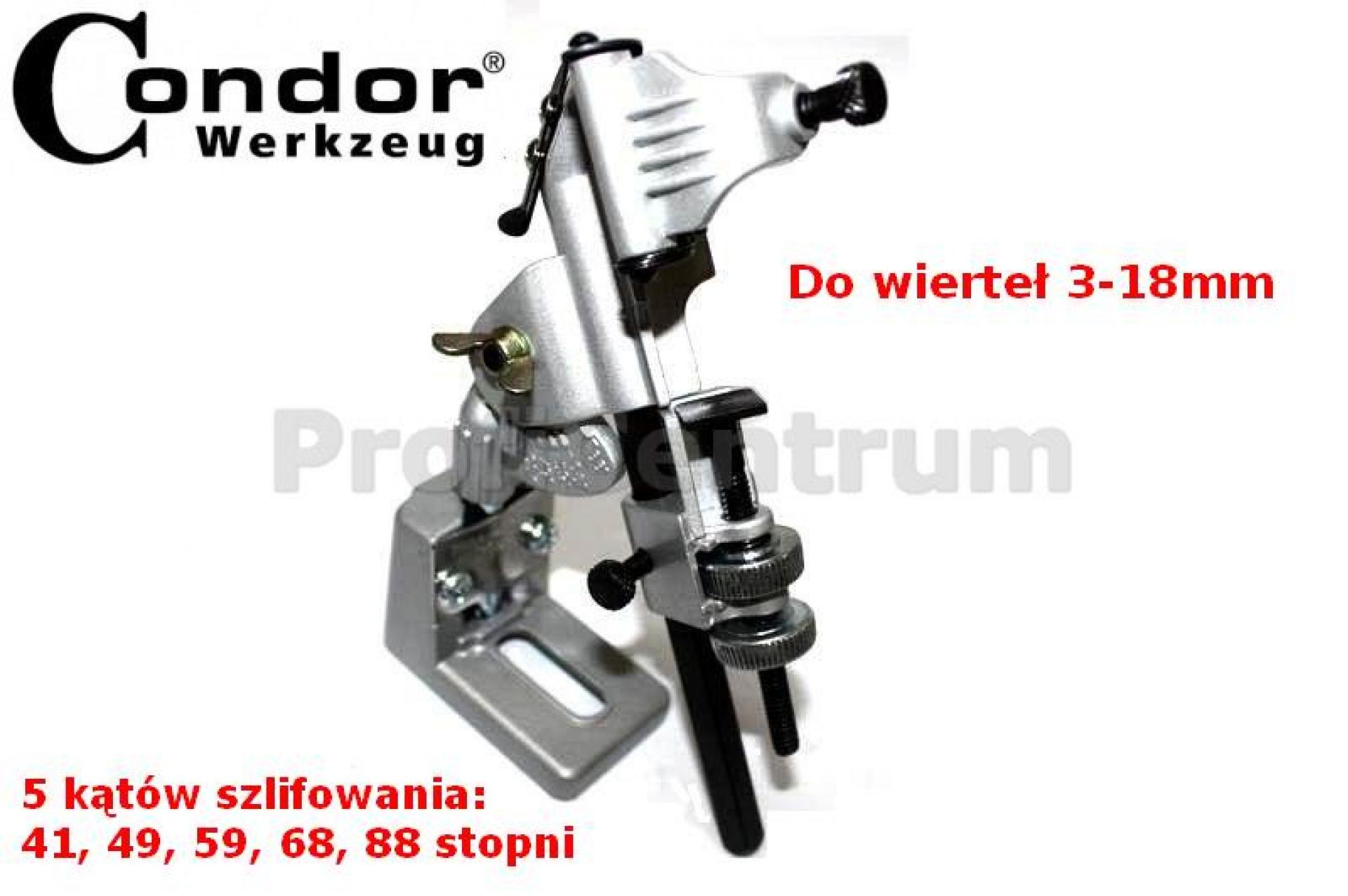

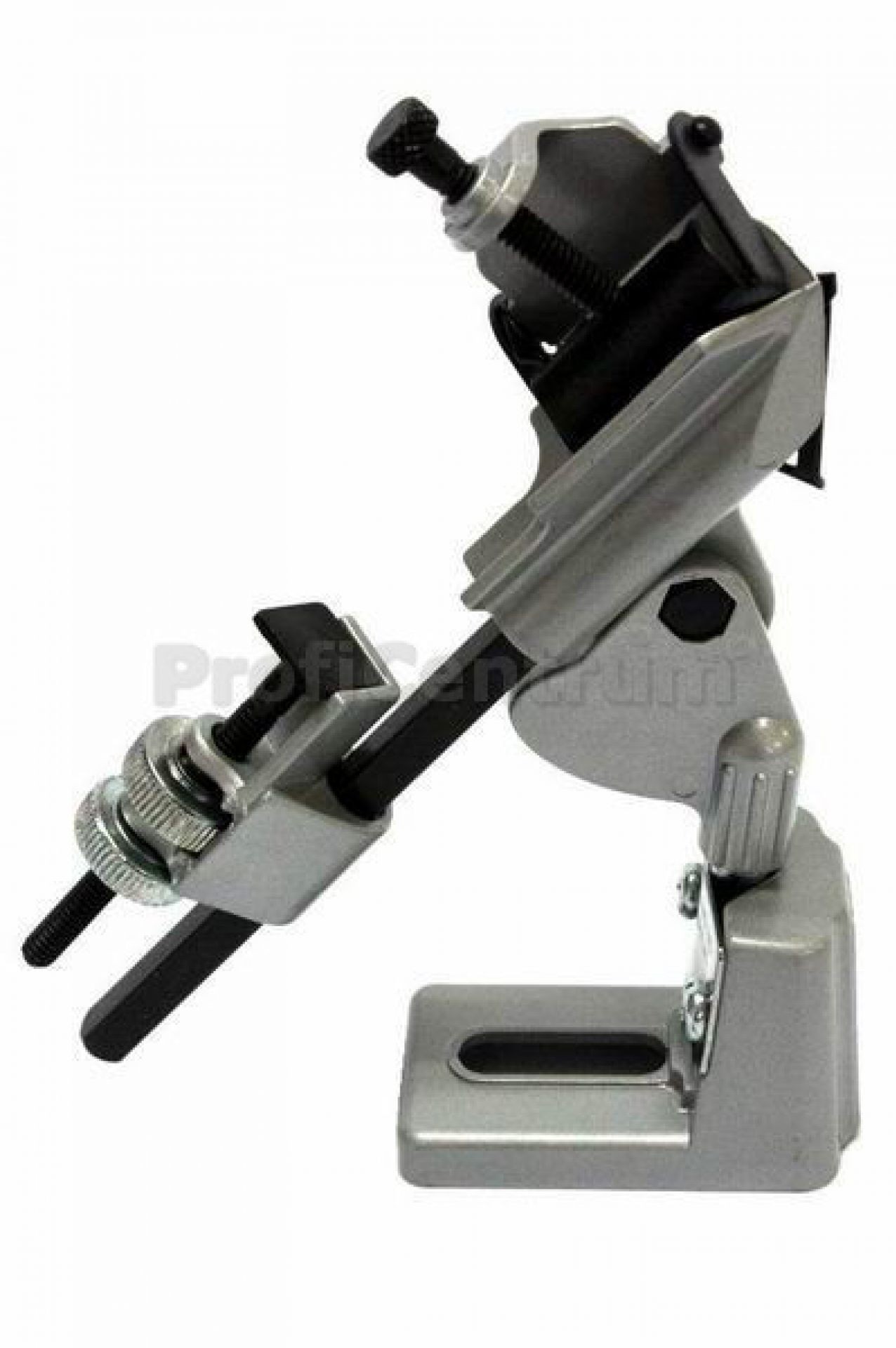

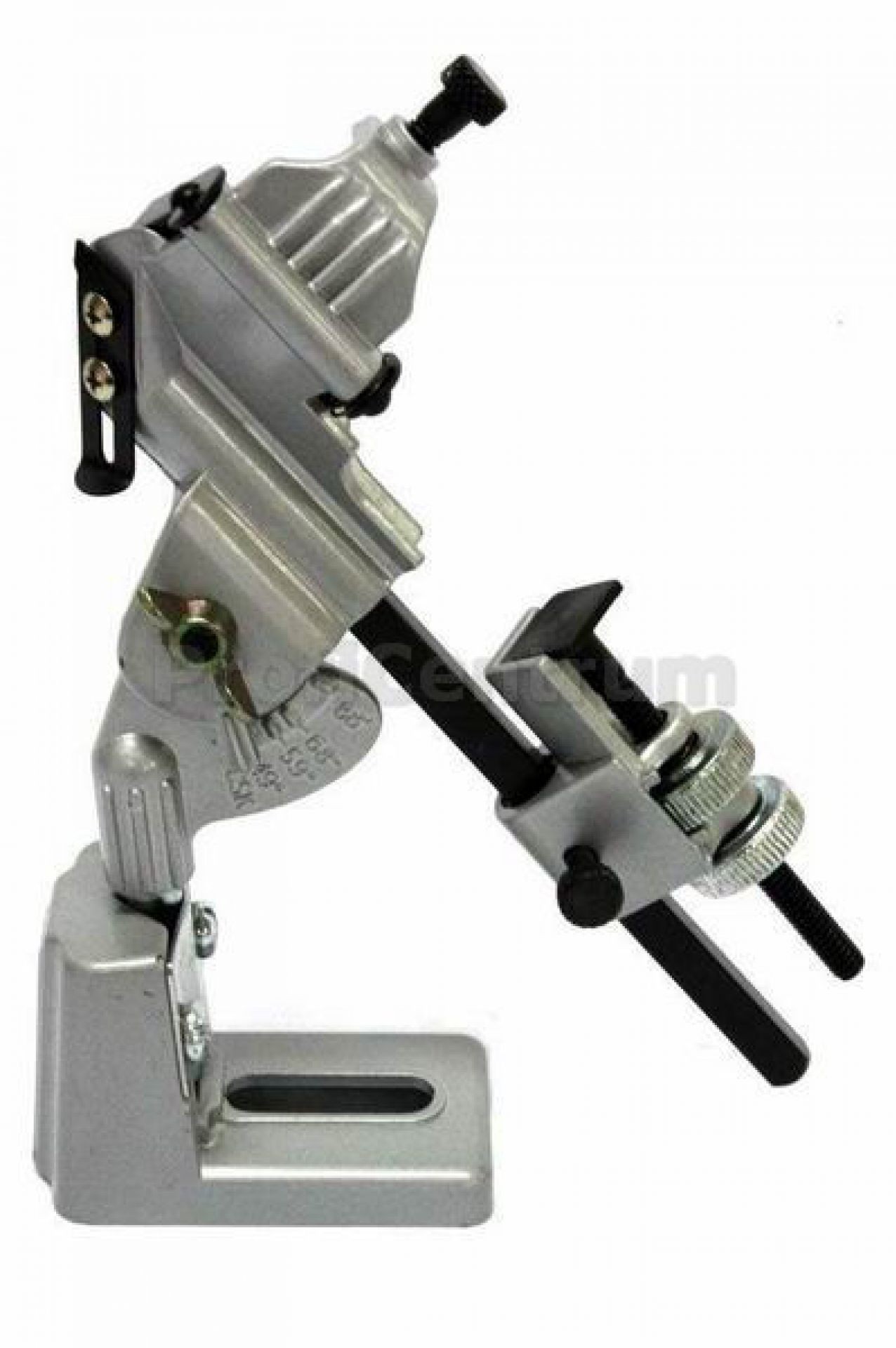

5 ajustes de ángulo de rectificado: 41, 49, 59, 68, 88 grados.

manual de usuario
Ajuste el ángulo de rectificado con el tornillo F
– 59° para uso normal
– 88° para material fino. para evitar abrasiones
– 68° para taladros pequeños
– 49° para metales blandos
– 41° para hundirse

1. Afloje el tornillo de apriete B.
2. Afloje la corredera ajustable en la guía de 4 esquinas G. Gire el tornillo de ajuste D hasta el tope e inserte el taladro. La broca debe colocarse de manera que sobresalga por encima del borde C en la longitud de su diámetro. Luego apriete ligeramente el tornillo H del trineo y el tornillo B. (Atornillar ligeramente B para que apenas se pueda sujetar la broca). Asegúrese de que la parte en espiral esté hacia arriba C.

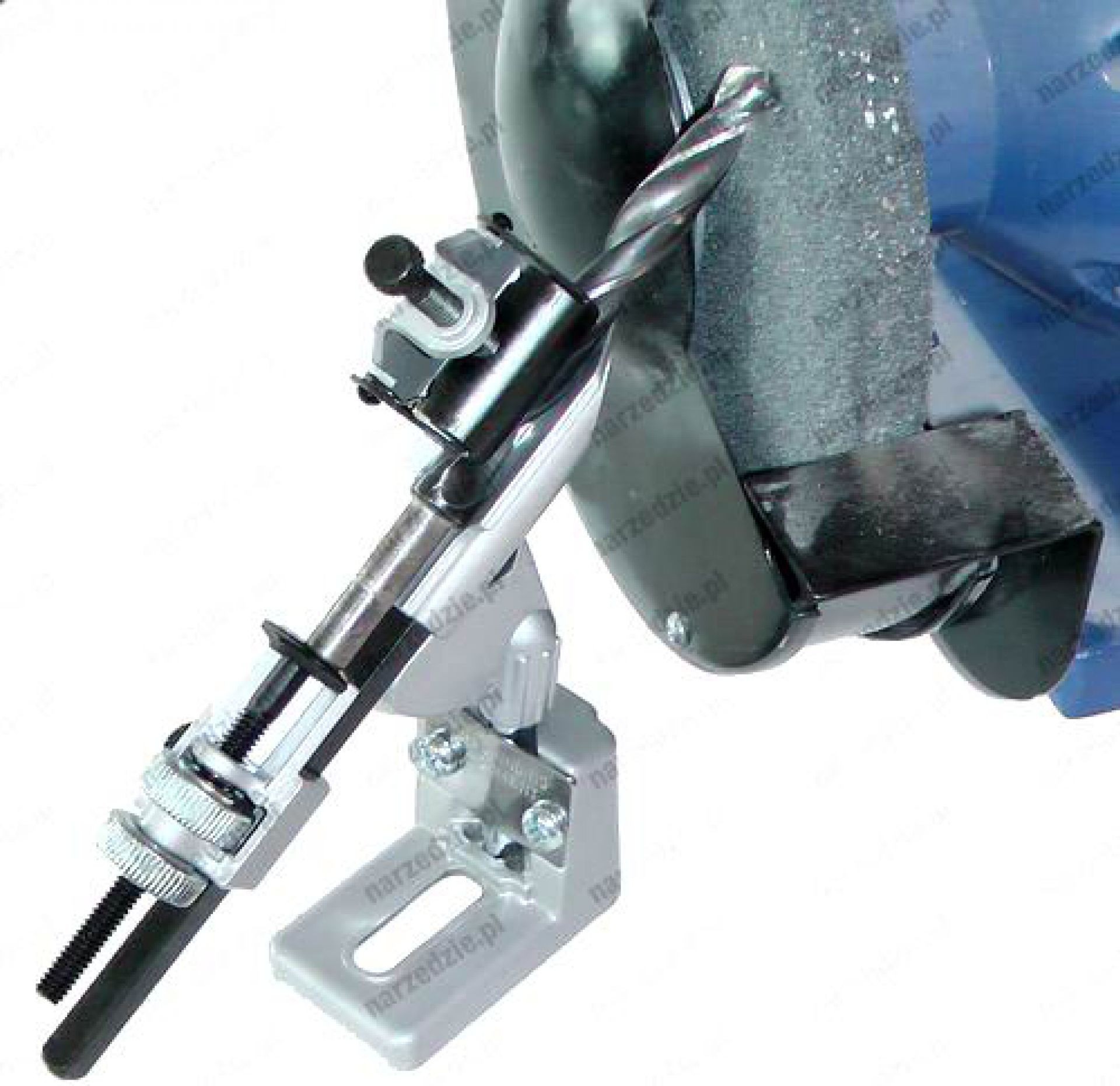

3. Instale el dispositivo verticalmente delante de la piedra de amolar (ver croquis). La broca debe colocarse en la mitad inferior de la piedra o en la mitad izquierda o derecha. (Nota: ¡El dispositivo debe poder moverse libremente!). Fije la base A con un tornillo de mariposa o una abrazadera de modo que el taladro en la parte superior tenga una distancia de aprox. 5 mm de la piedra.
4. Afloje lo suficiente el tornillo de tope E. Gire la piedra de afilar y utilice el tornillo D para mover lentamente el taladro hasta que toque la piedra. Luego incline el dispositivo hacia la izquierda y hacia la derecha (aproximadamente 60°) y se logrará automáticamente un pulido adecuado. Dependiendo de la profundidad a la que se vaya a rectificar la broca. Gire el tornillo D lentamente hacia adelante a intervalos. Despacio. para evitar que el taladro se sobrecaliente y se queme.
5. Apriete el tornillo E como posición de prueba. Afloje el tornillo B. Saque el taladro y déle la vuelta. Apriete nuevamente el tornillo D y repita todo nuevamente hasta el final del tornillo E.

Fabricante: Condor-Alemania
