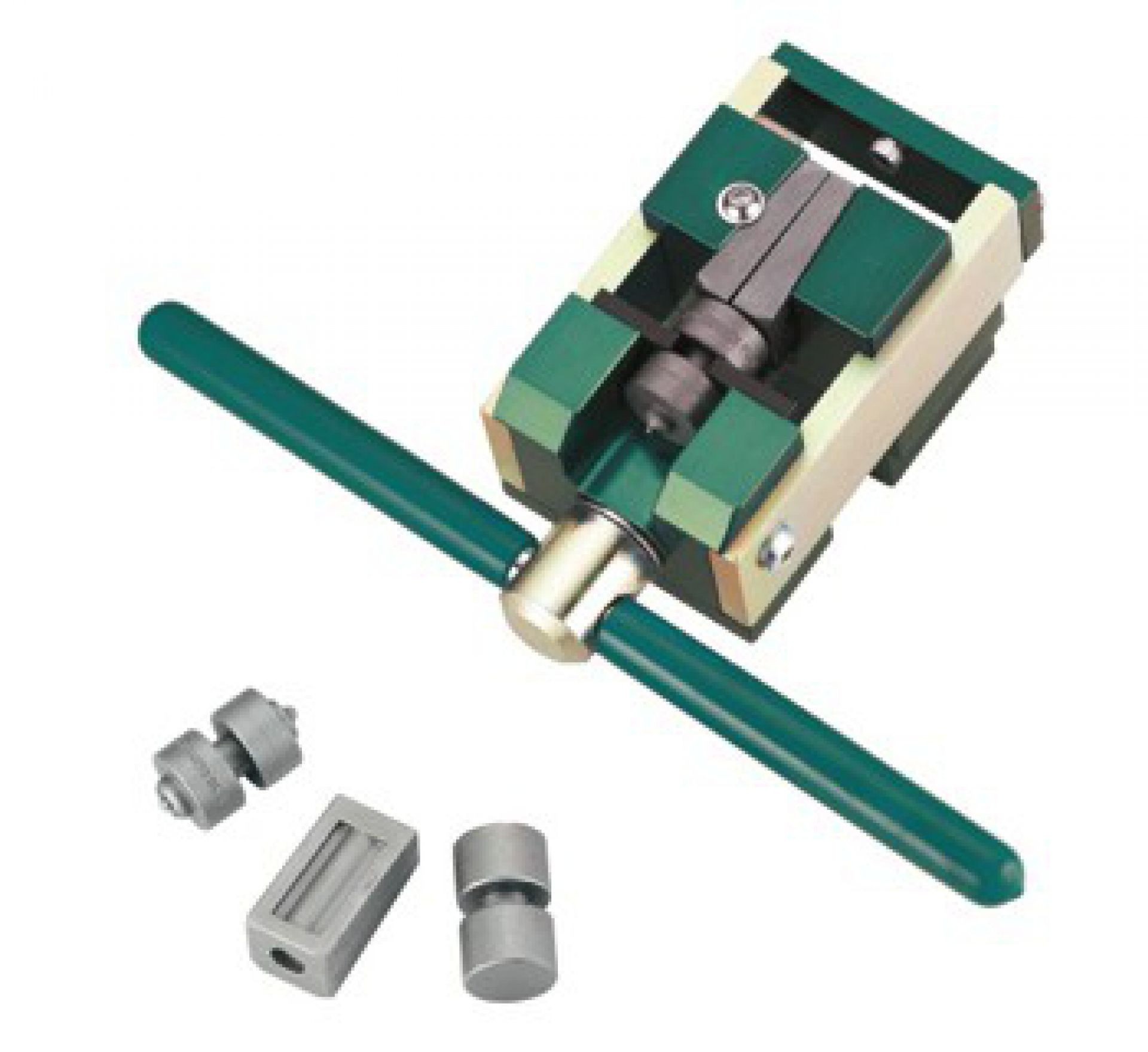

Una herramienta de prensa para engarzar líneas de freno SAE Jonnesway

Dispositivo profesional para engarzar cables de acero, aluminio y cobre de paredes delgadas con diámetros de 3/16″ (4,75 mm) y 1/4″ (6 mm), Jonnesway. Sistema SAE.

El dispositivo está diseñado para conectar cables tanto externos como internos. EQUIPO – prensa – mango – troquel de 2 piezas de 3/16″ (4,75 mm) – troquel de 2 piezas de 1/4″ (6 mm) – punzón de 3/16″ (4,75 mm) exterior-interior – punzón de 1/4″ (6 mm) exterior-interior – punzón de rodillo de presión

PREPARACIÓN DE LA MANGUERA DE FRENO
–El extremo del cable debe cortarse uniformemente. –El borde exterior del cable debe cortarse adecuadamente. –La superficie del cable debe estar limpia y lisa. –Si el cable está recubierto de plástico se debe retirar aproximadamente 3 mm del extremo del cable a unir. Asegúrese de que el cable no haya sido rayado durante esta operación y que no haya virutas de metal. No utilice materiales abrasivos. Quite la suciedad de la línea antes de comenzar la operación de sellar el extremo de la línea de freno.

REALIZAR LA ACCIÓN
1. Asegúrese de estar familiarizado con todos los tipos de archivos adjuntos antes de usar el dispositivo.
2. Fijar la herramienta sobre una mesa adecuada para ello. Instale la manija.
3.Seleccione el marcador y los troqueles apropiados para hacer la punta recomendada por el fabricante. Coloque los troqueles en el hueco horizontalmente, con el hueco hacia el punzón.
4.Prepare el cable según las instrucciones anteriores. Pase el cable a través de la parte posterior de los troqueles hasta que el extremo preparado del cable quede al ras con la cara del troquel.
5.Montar el punzón cilíndrico sobre el carril guía y presionar con el mango los troqueles con el cable fijado hasta sentir una fuerte resistencia. Esta acción presionará firmemente el alambre y evitará que se resbale durante la mezcla.
6.Compruebe que el cable todavía esté en la posición correcta. Coloque el punzón de impresión correcto en el riel guía. Apriete la palanca para acoplar el punzón con el extremo de la manguera del freno. Continúe dando forma al extremo del cable hasta que sienta una fuerte resistencia.
7.Desatornille la palanca a su posición original para quitar el punzón. Retire la matriz con el cable.
8.Compruebe la calidad del cable para asegurarse de que no se haya movido durante la operación de montaje.
